光学メカ部分

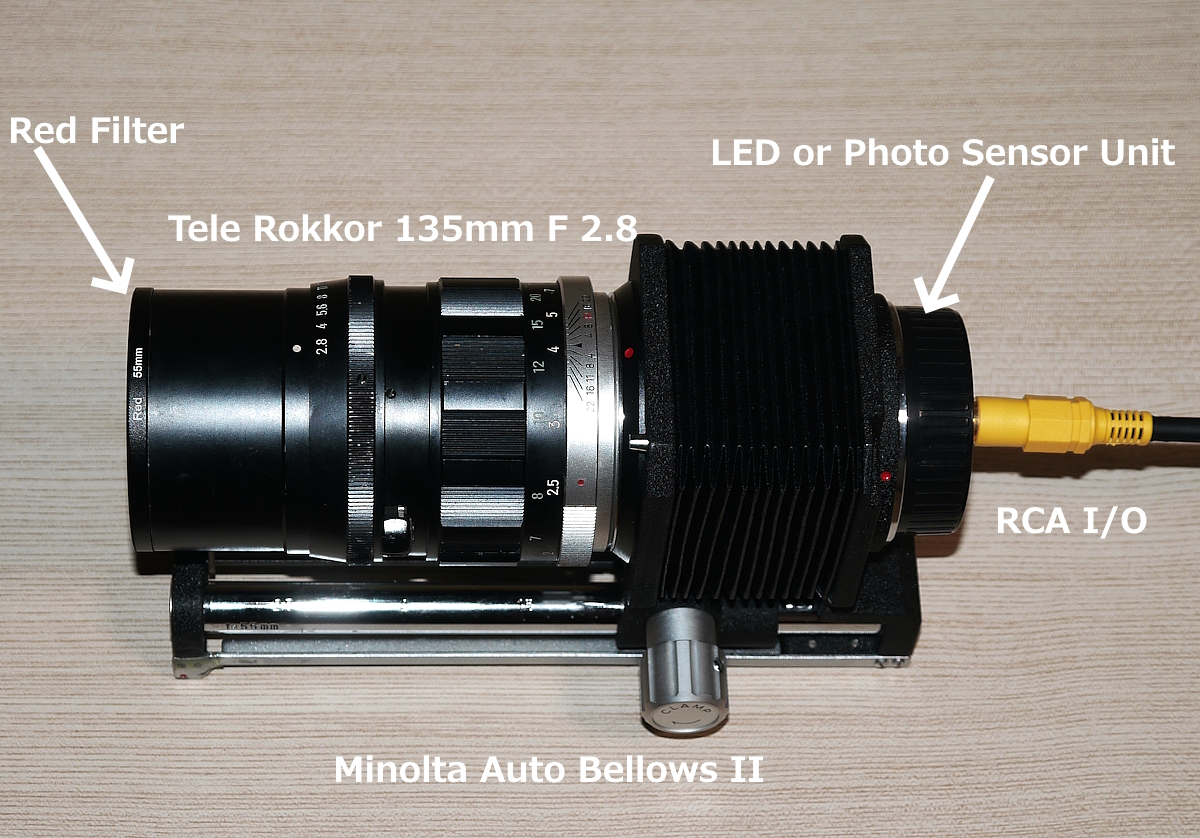

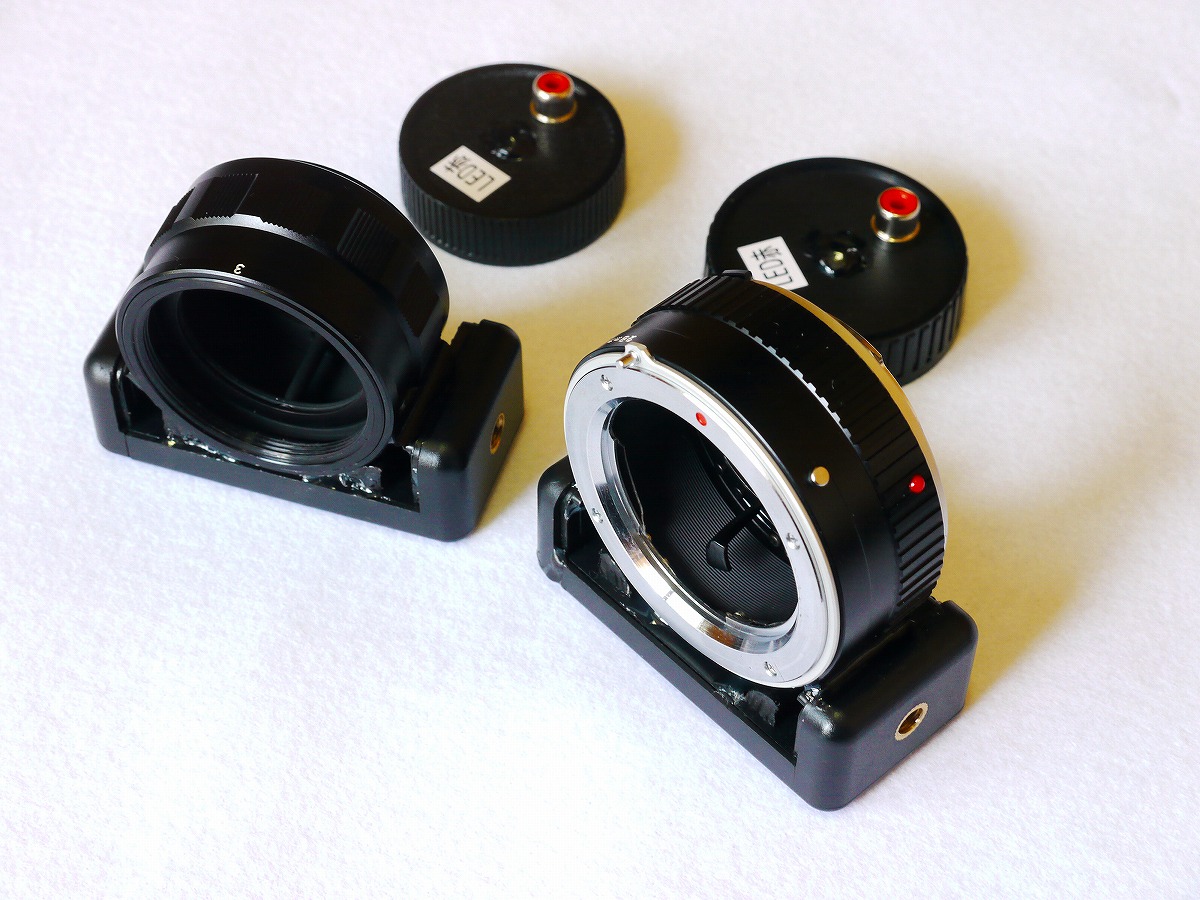

発光／受光ユニット部分の一例

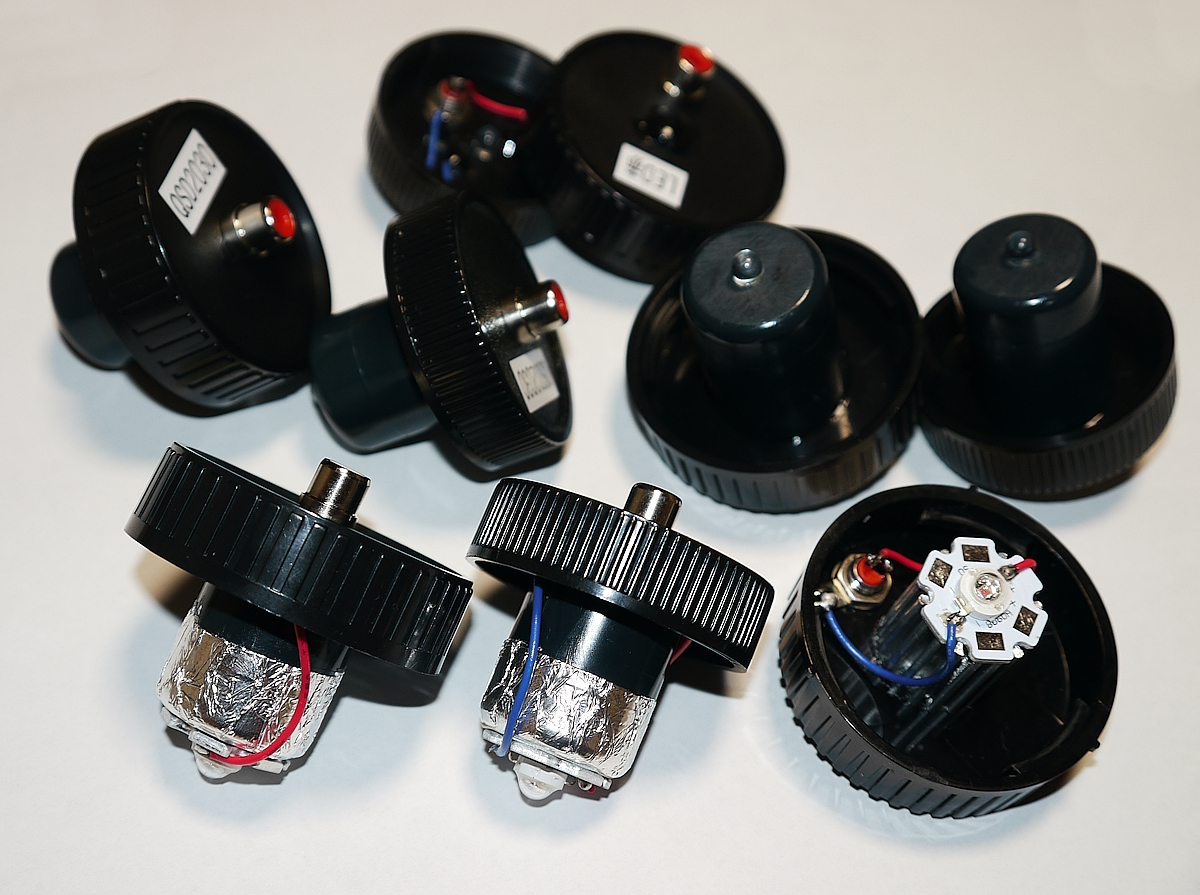

各種フォトセンサーユニット部を集めてみた

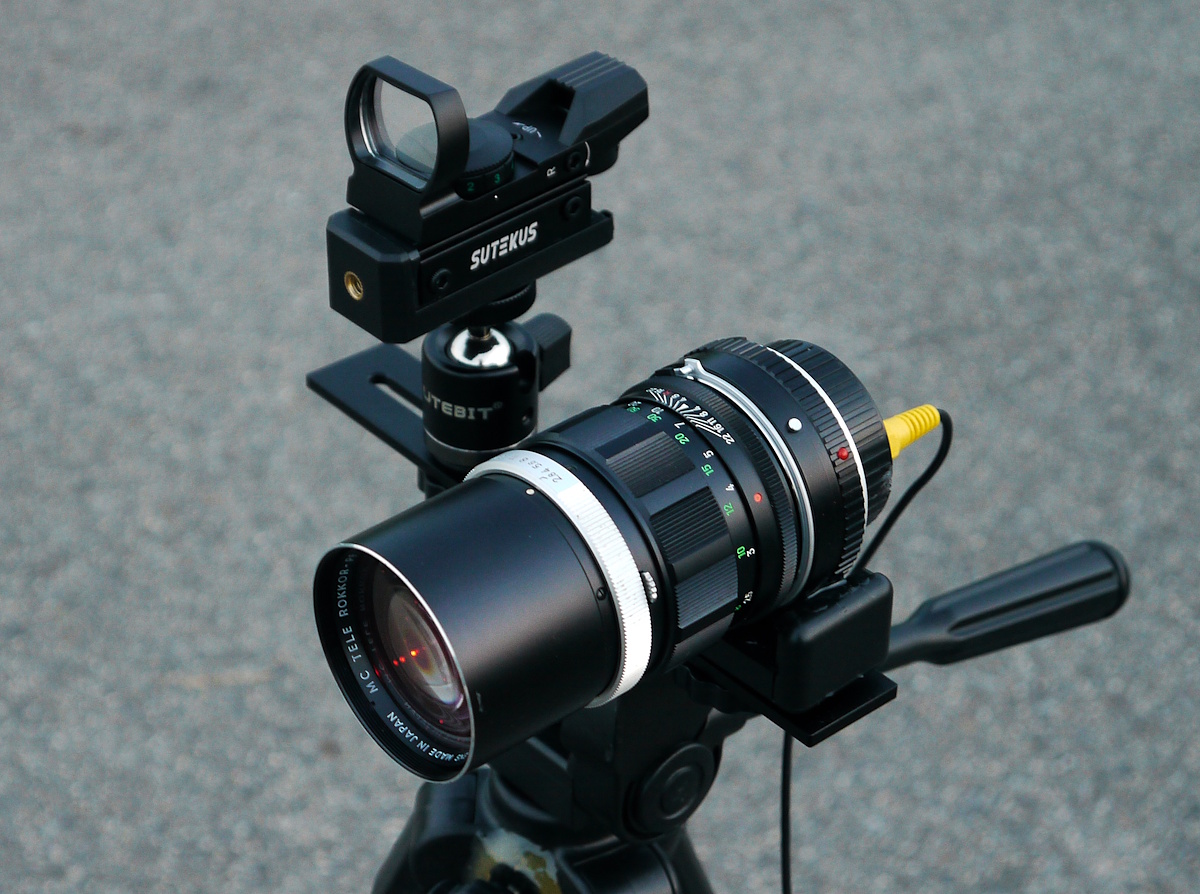

カメラプレートにマウントした実際の運用スタイル

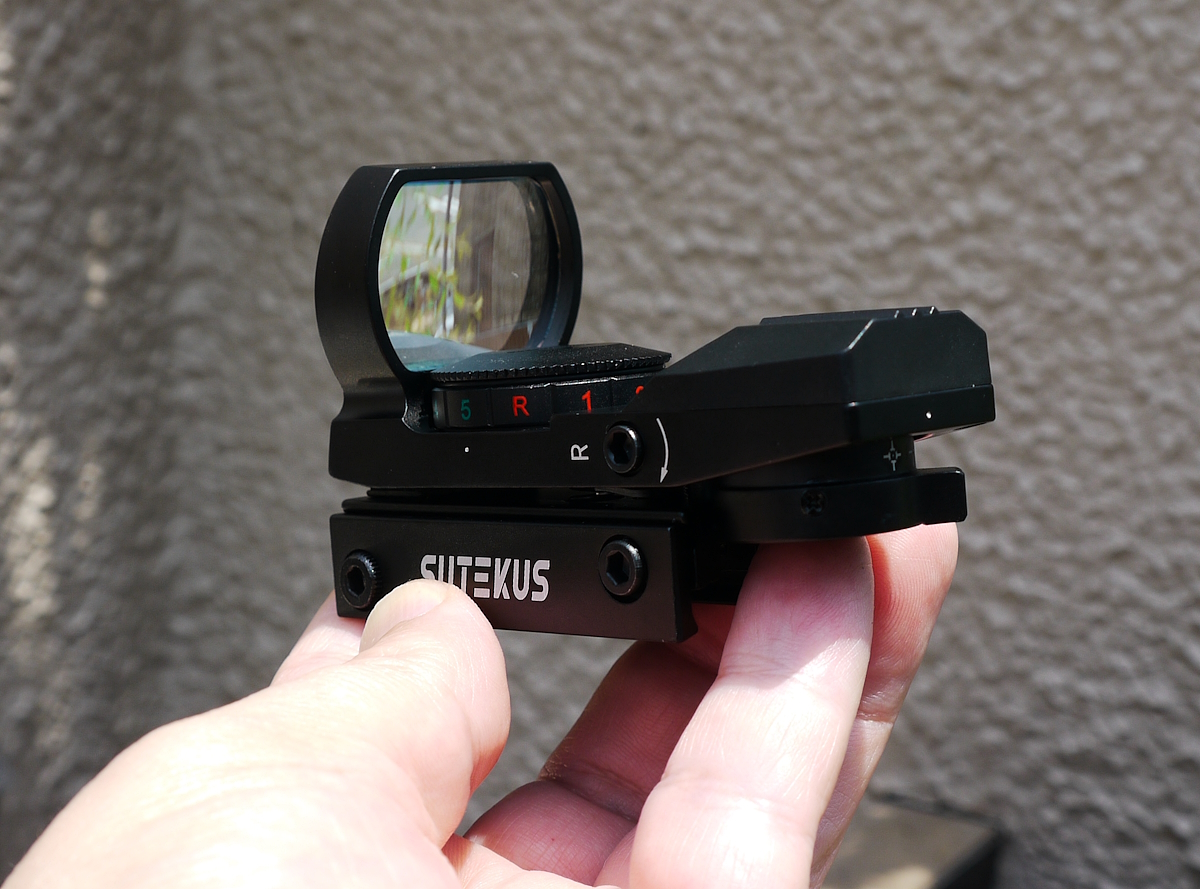

今回使用の照準器（通称"ダットサイト"）

ダットサイトを通してみたところ

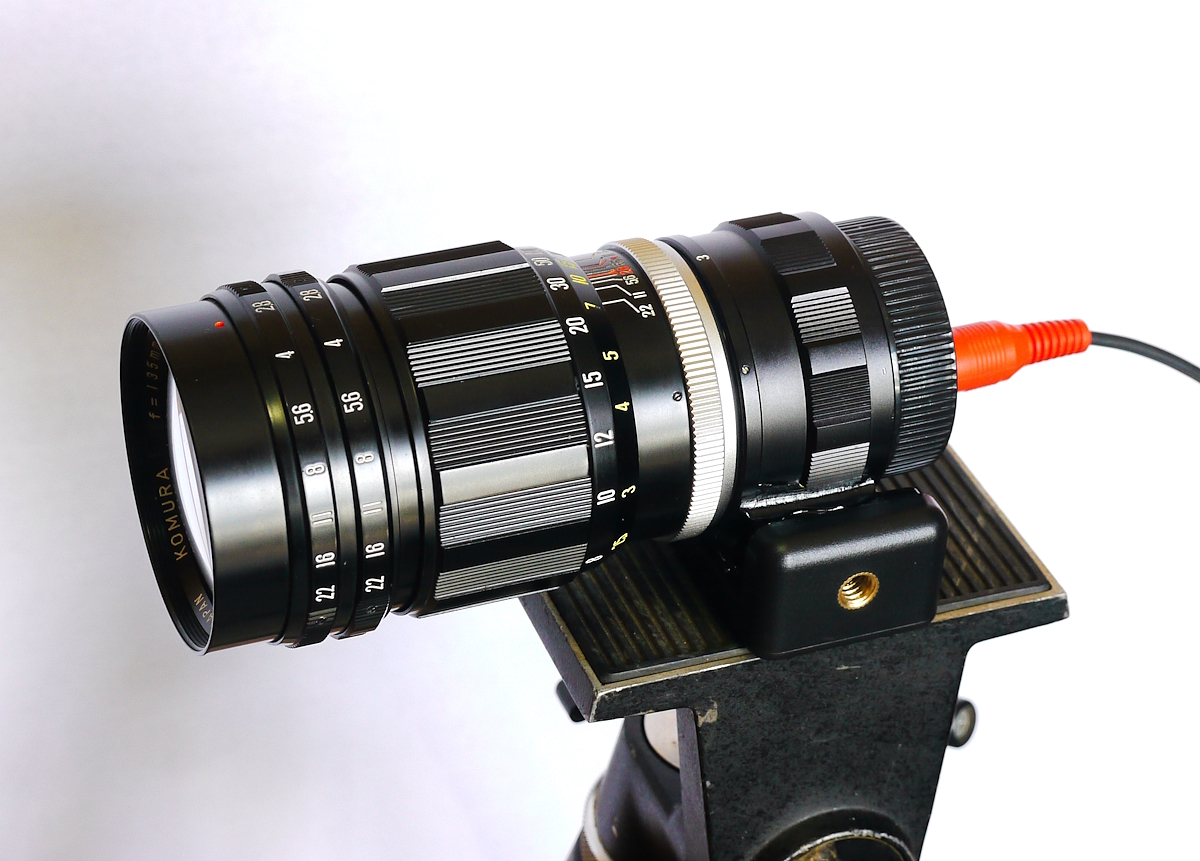

PENTAX M42マウント　レンズは KOMURA 135mm/2.8　接写リング#3

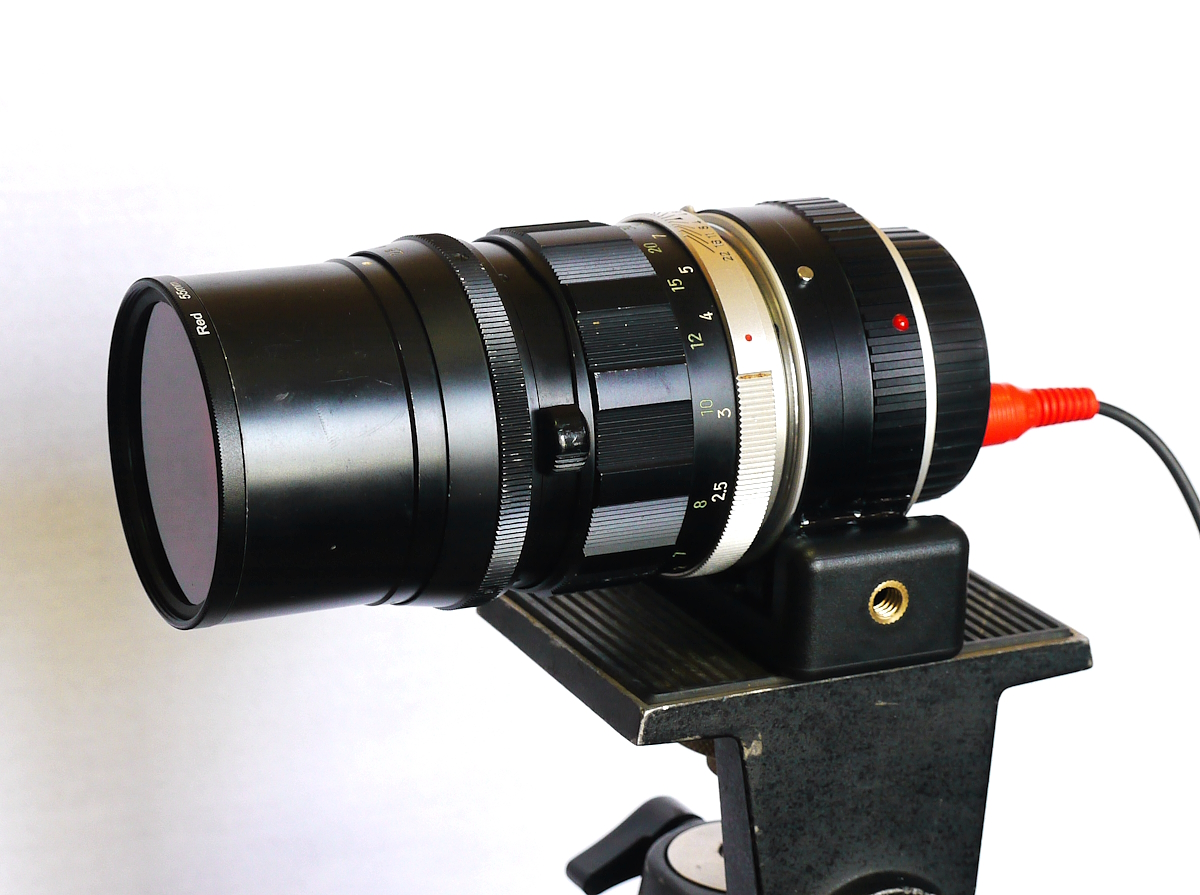

MINOLTA SRマウント　レンズは TELE ROKKOR-PF 135mm/2.8　接写リング28mm

スマホ用ホルダーを使った三脚雲台との結合部

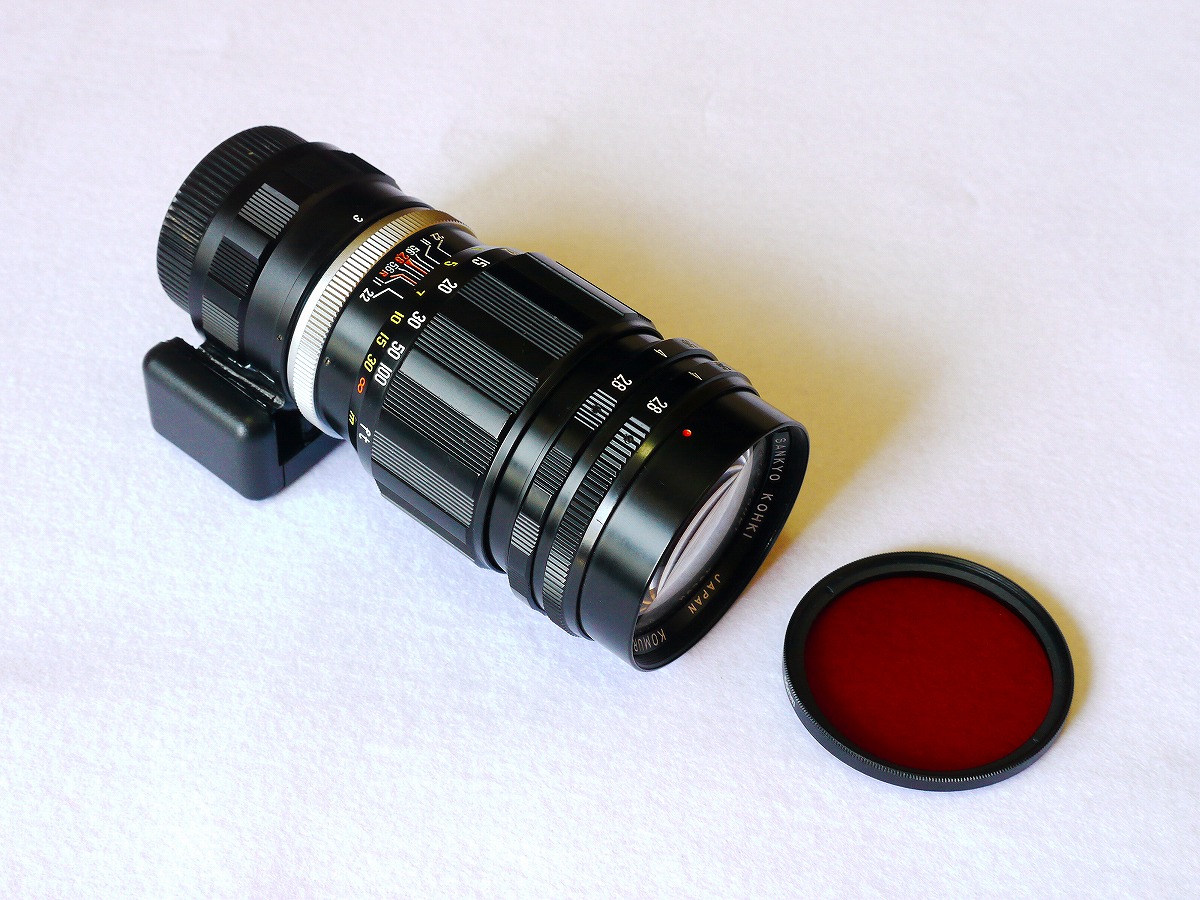

受信時には赤のフィルタ装着

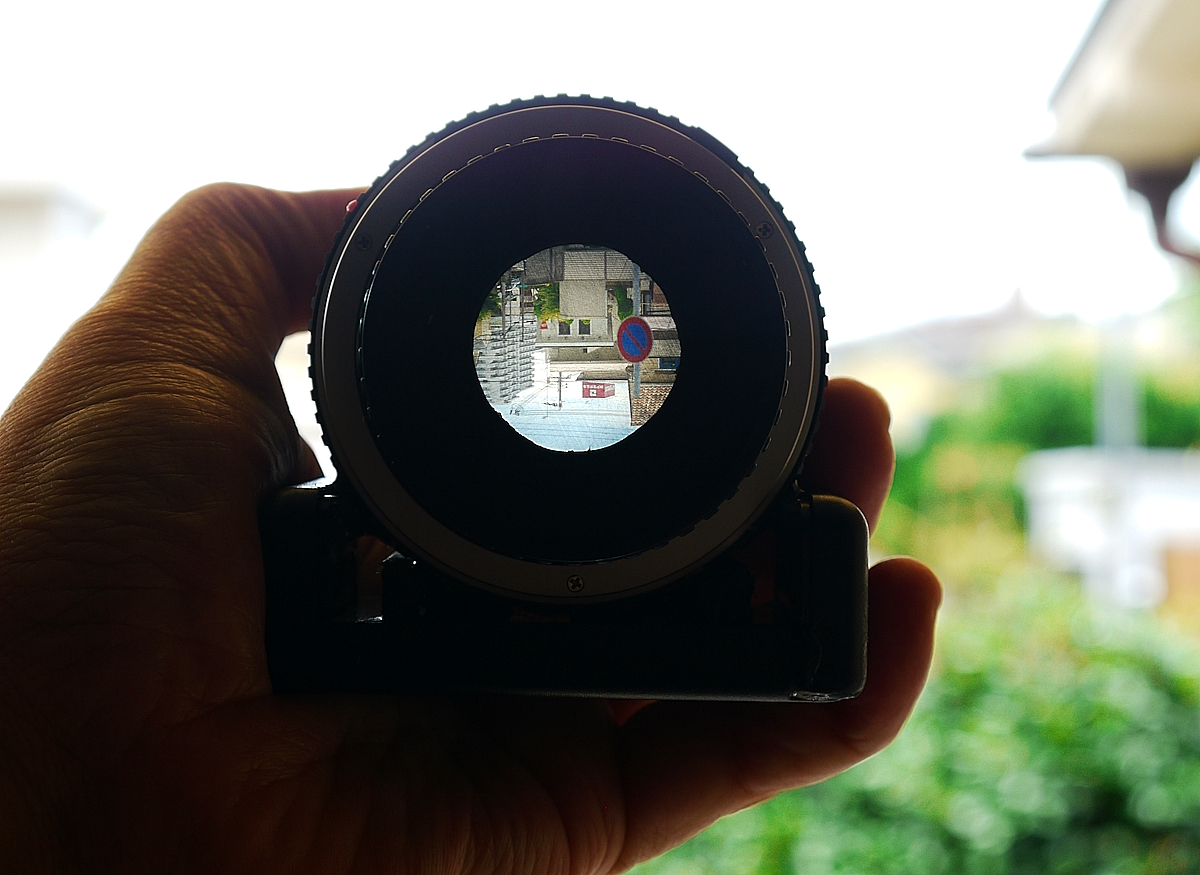

接写リング選択のための焦点合わせ

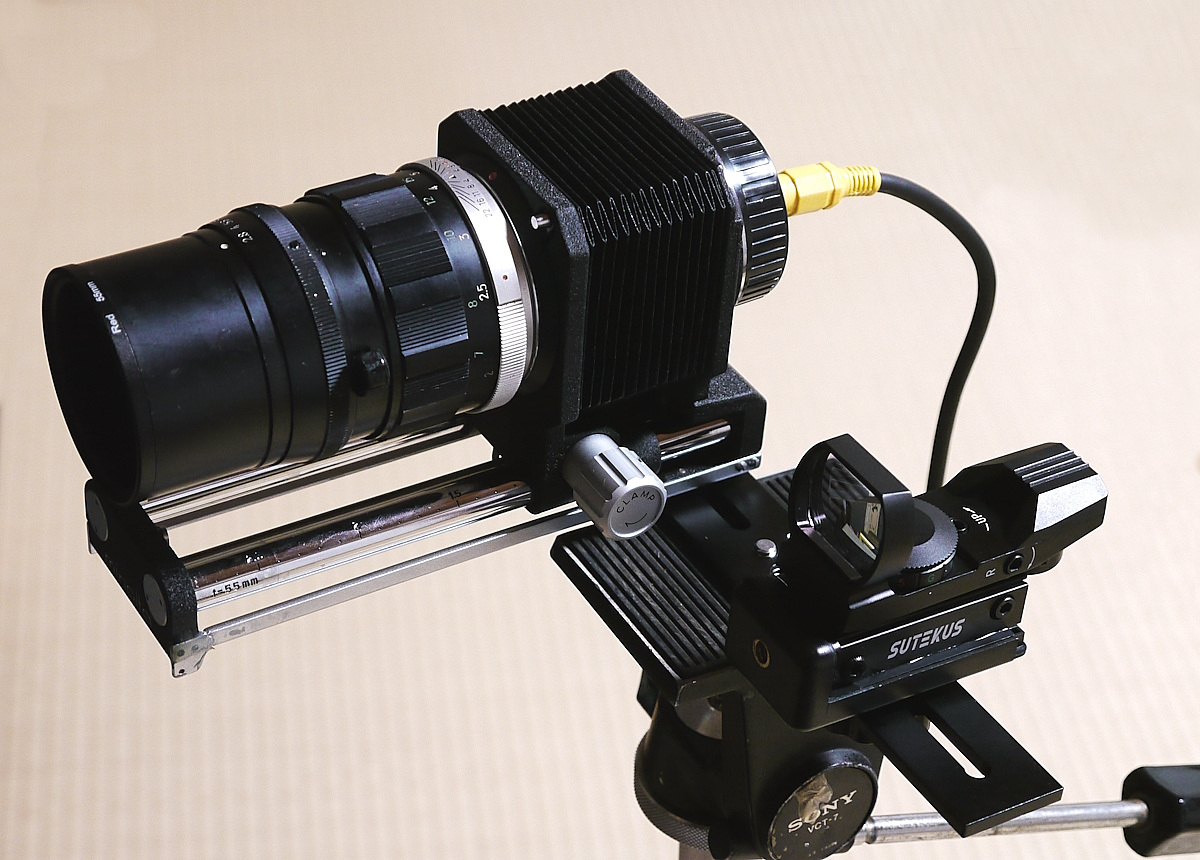

マルチマウントプレートの上にレンズ部と照準器を並べてセット。
照準器にはボールヘッド雲台をつけ水平・垂直方向の調整を同時にできるようにした。

焦点距離を変化させたときのLED投影像の違い。
左：砲弾頭頂部　　中：砲弾中央部（ボンディングワイヤが見える）　右：発光ペレット部分

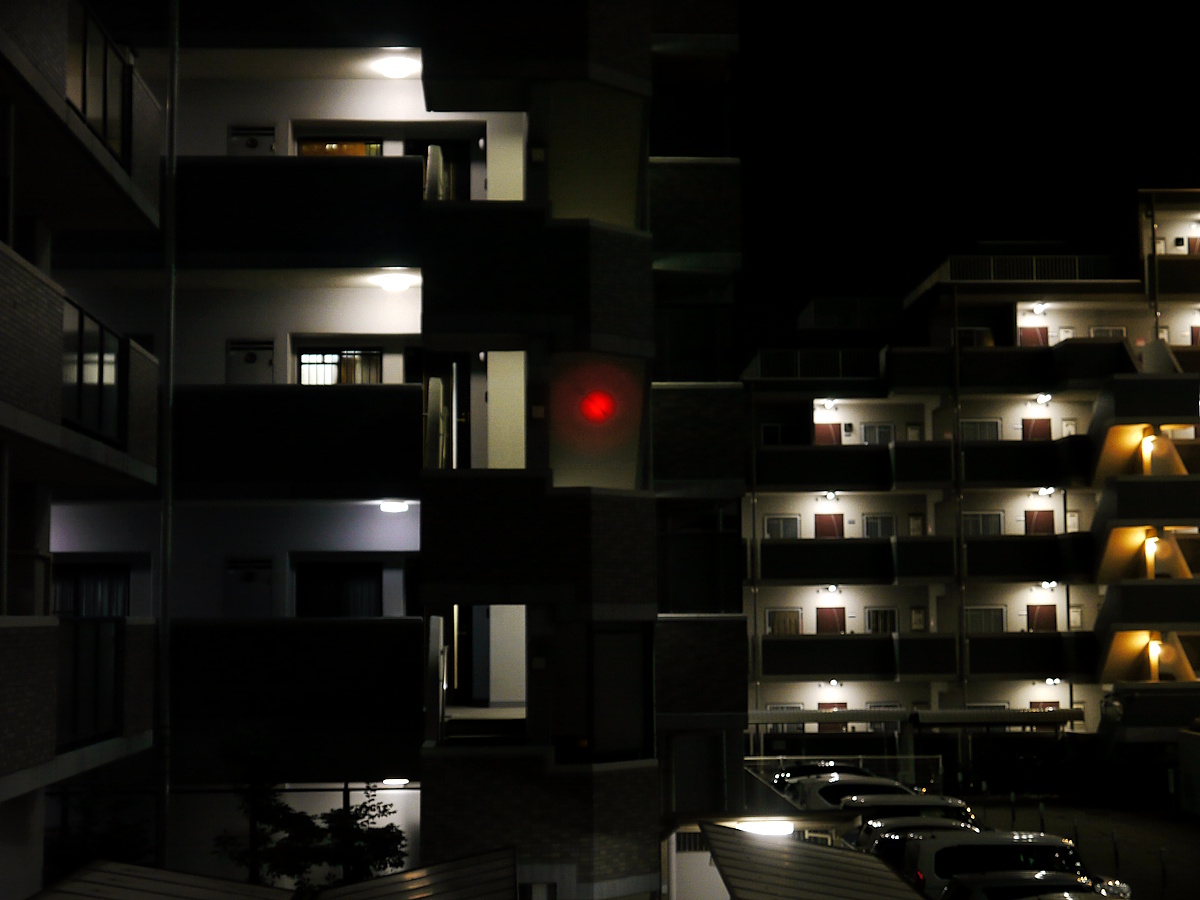

30mほど離れた向かいのマンション、階段踊り場に照射�@　LED頭頂部にフォーカス

30mほど離れた向かいのマンション、階段踊り場に照射�A　ボンディングワイヤ先端部にフォーカス

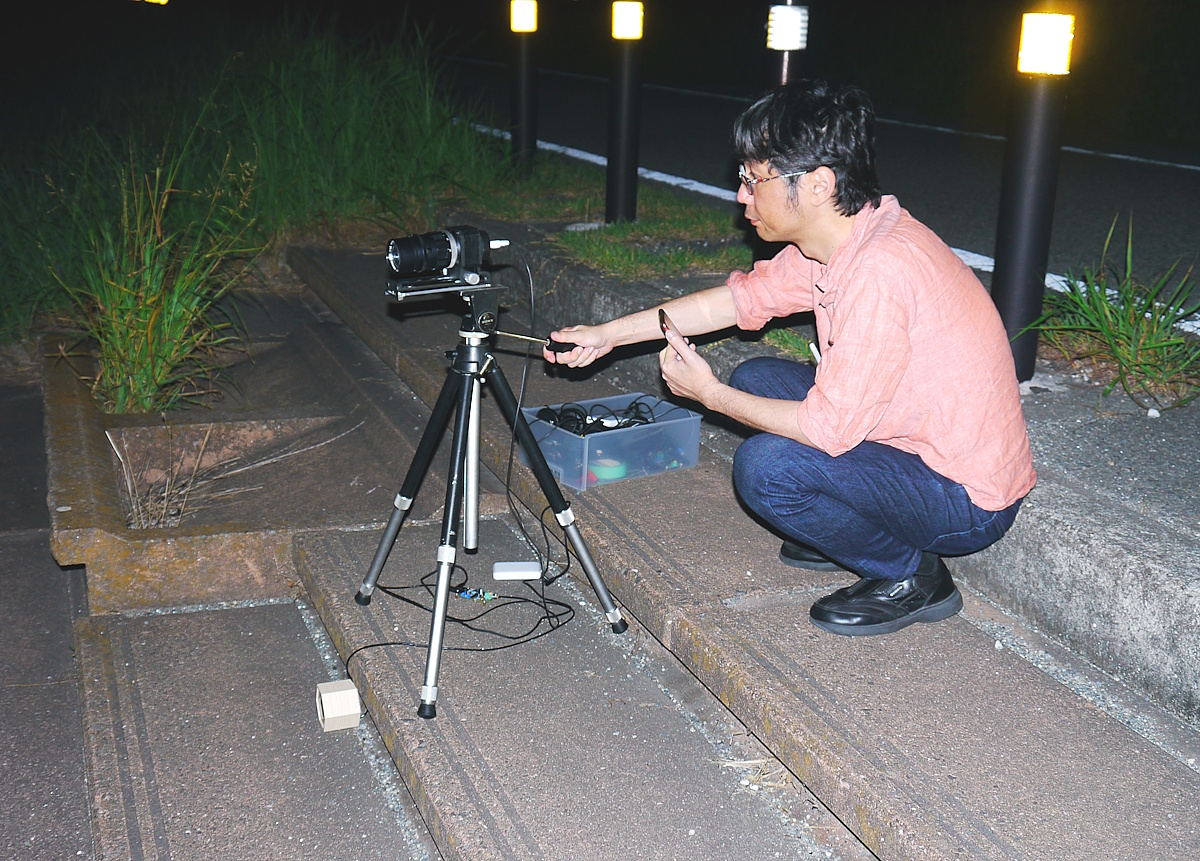

加古川河原での夜間フィールド実験　2025/8/17　操作者は塚原智之
