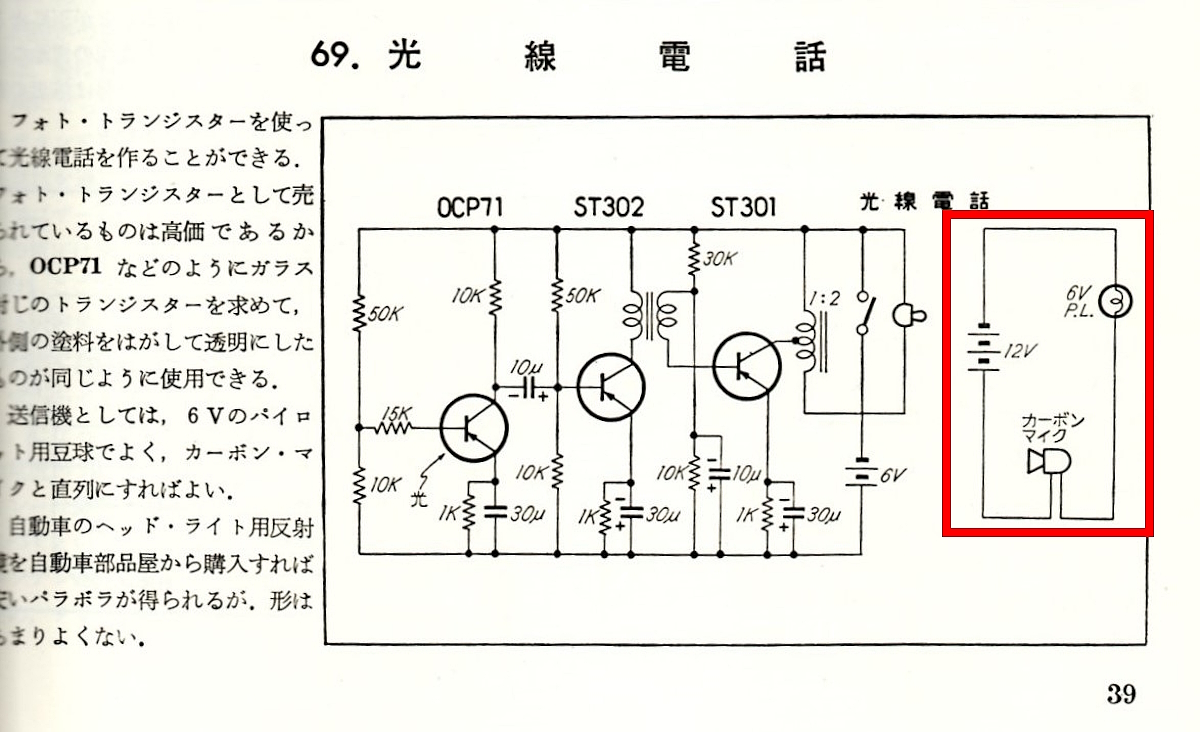

記憶の中にあったものと近い回路図　カーボンマイクとフォトトランジスタが使われている

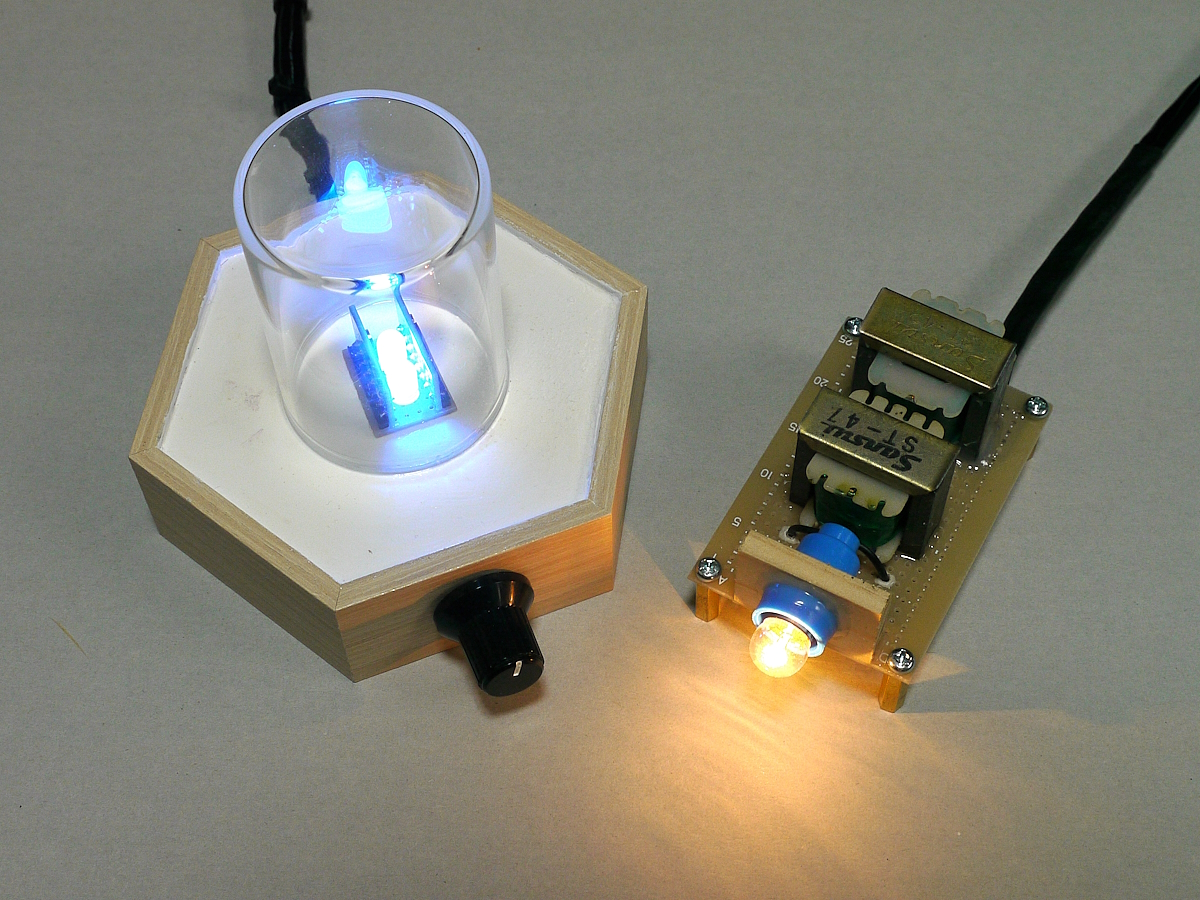

豆電球送信部　インピーダンスマッチングのトランスが二つ

小型Ｄ球アンプ（出力1W程度）でドライブする　豆電球にはDC-2.5V＋AF信号が乗っている

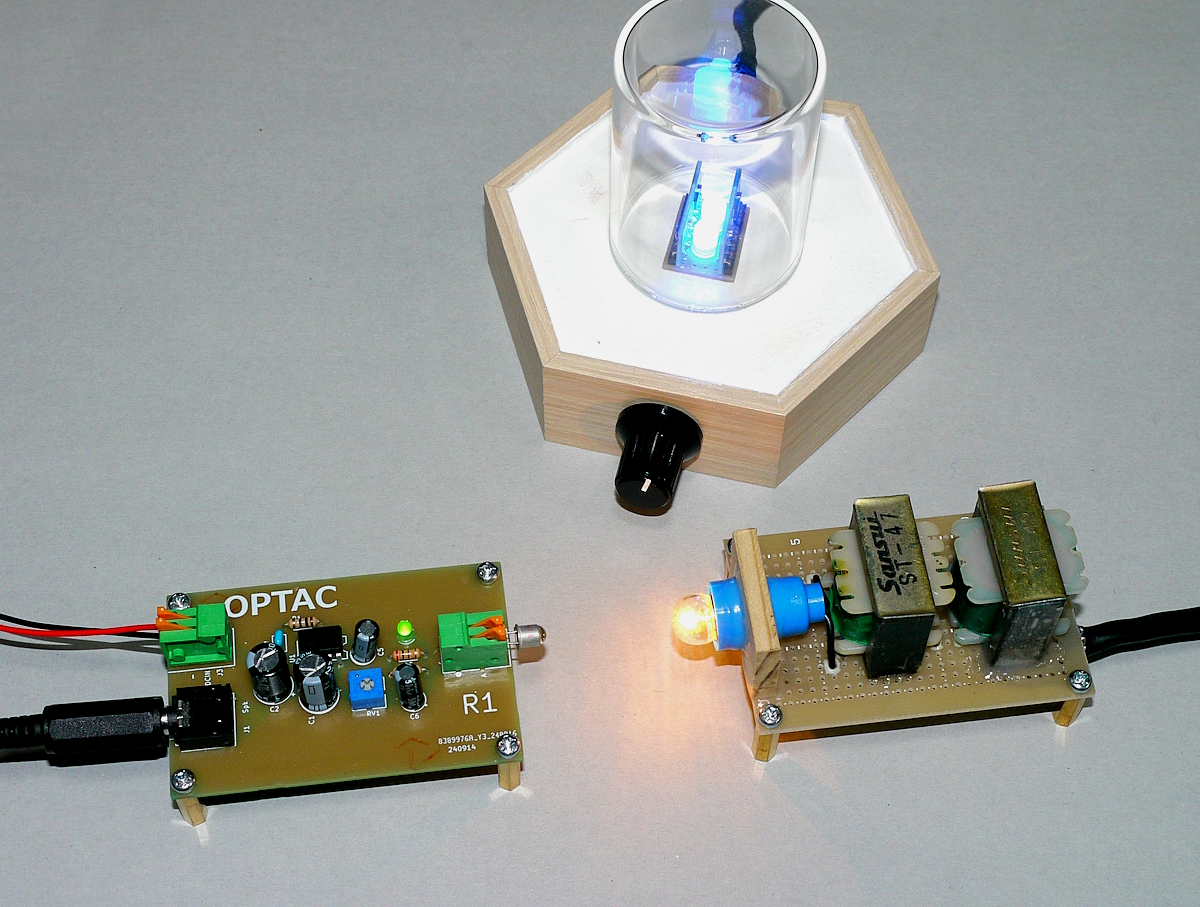

豆電球送信機とフォトトランジスタ受信機の組み合わせ　音量は十分とは言えないがちゃんと復調できている

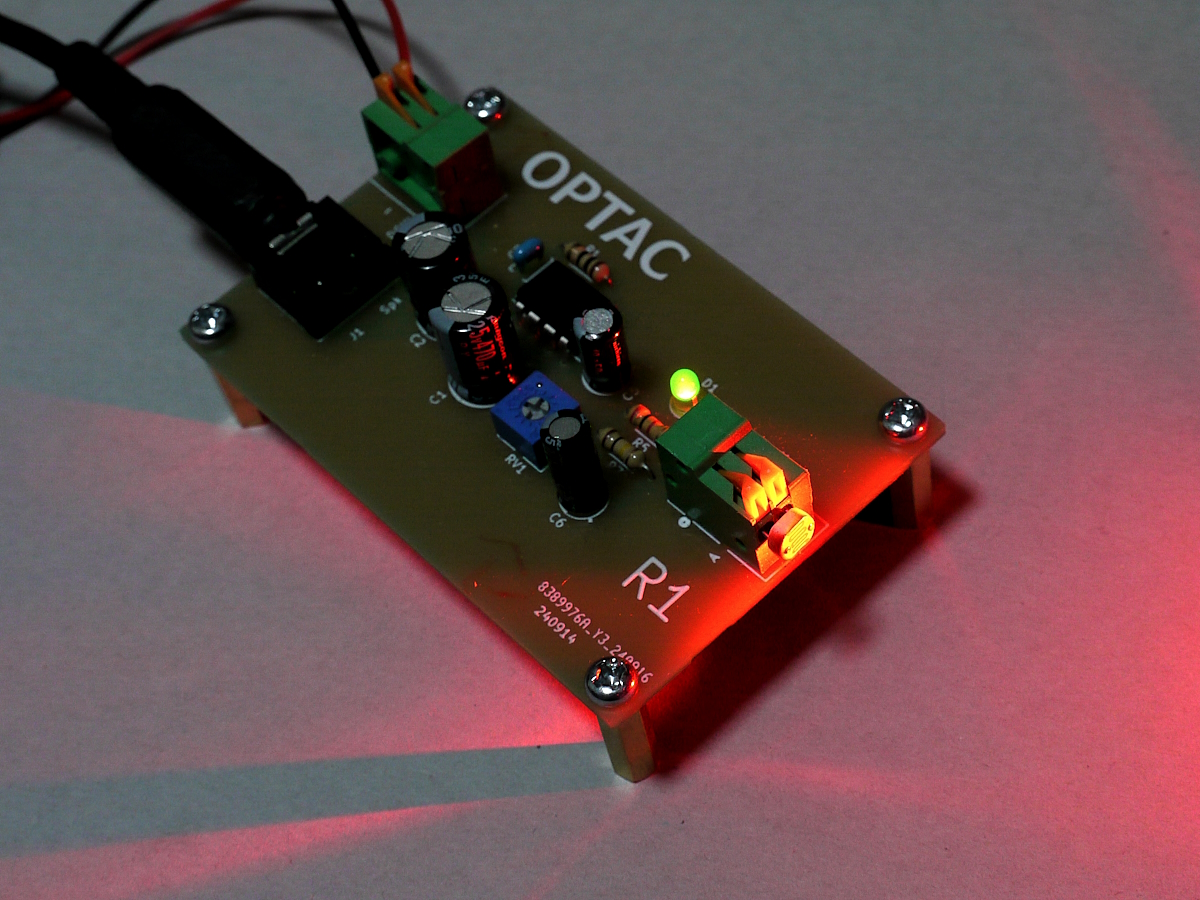

受信機のセンサーをCDSに換えてみる

豆電球送信機とCDS受信機の組み合わせ　音量はかなり小さくなるがなんとか復調可能

LED送信機とCDS受信機の組み合わせ　当然ながら復調可能

CDS素子は感度的には不十分だが、指向特性がブロードなので扱いやすい

オマケ実験　太陽電池をつないでみた　これまた問題なく音声信号が聴こえる
