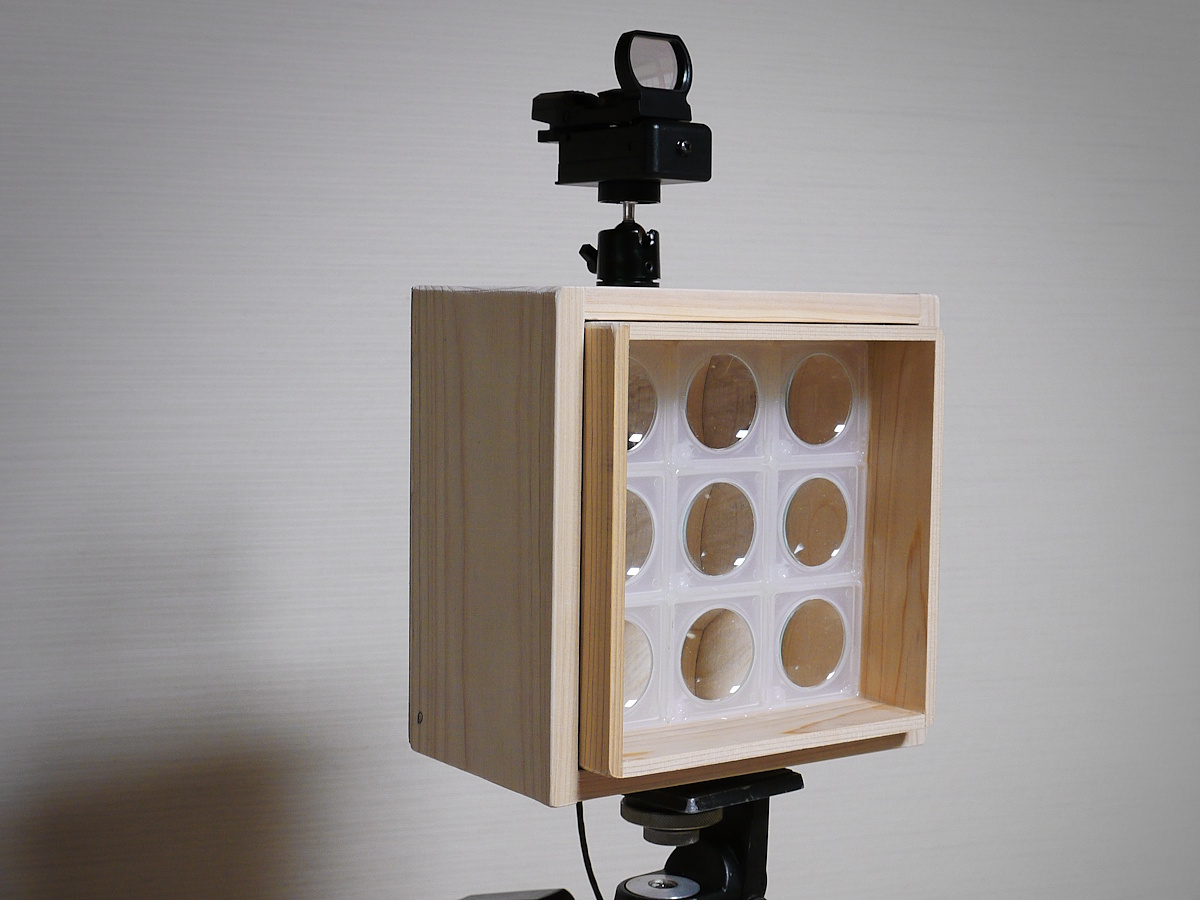

まず最初に完成後の全体像から

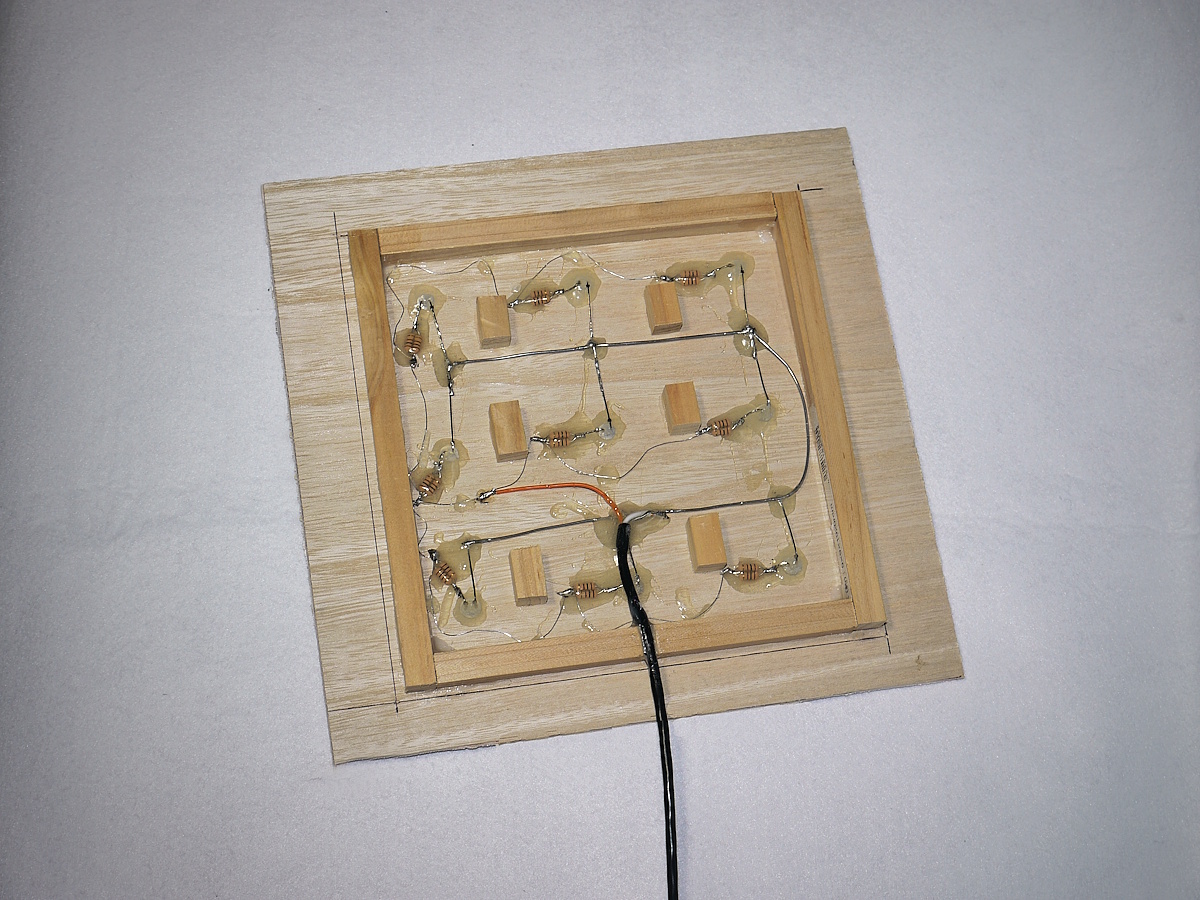

発光部パネル裏面　IR-LEDそれぞれに保護抵抗付き

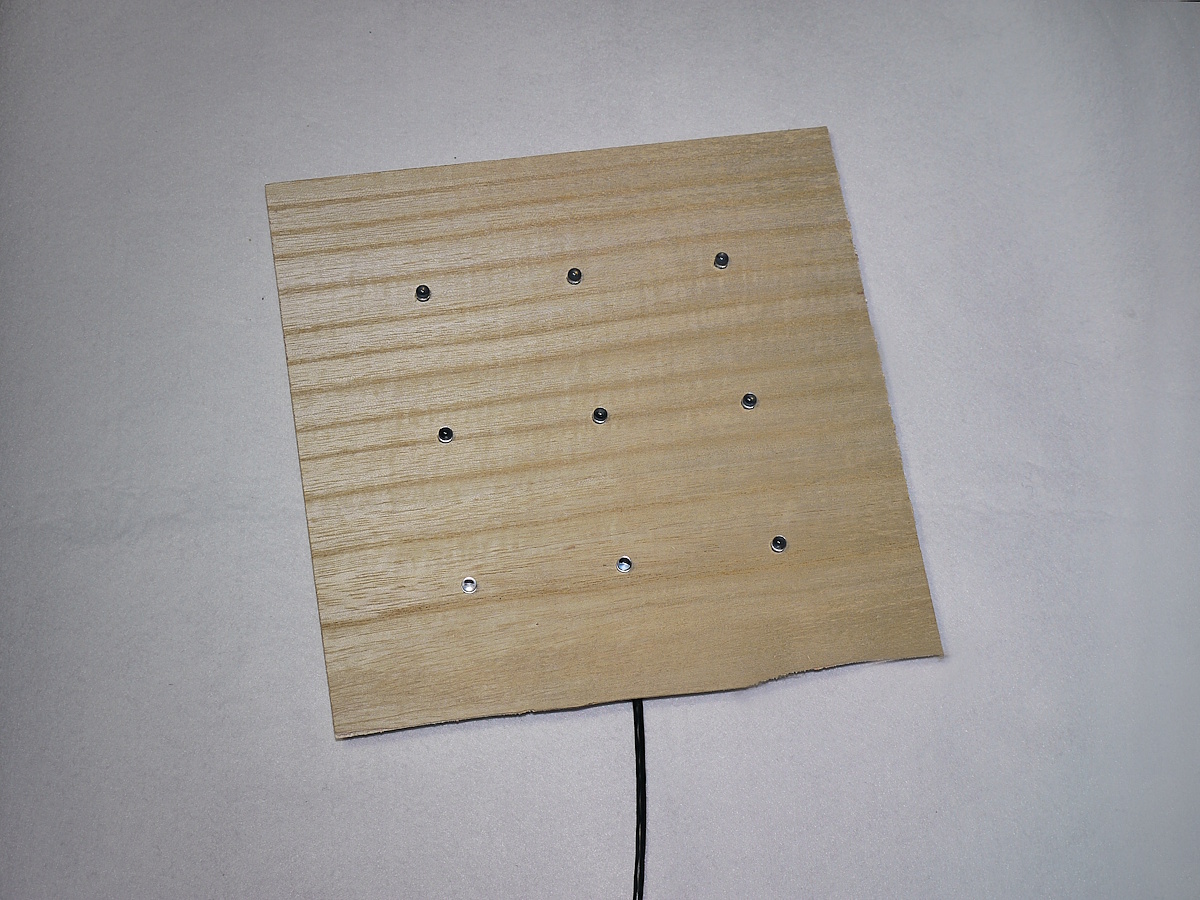

発光部パネル表面

木製大枠の裏面に貼り付けDCで発光させてみる　デジカメで見ると薄っすらと発光状態がわかる

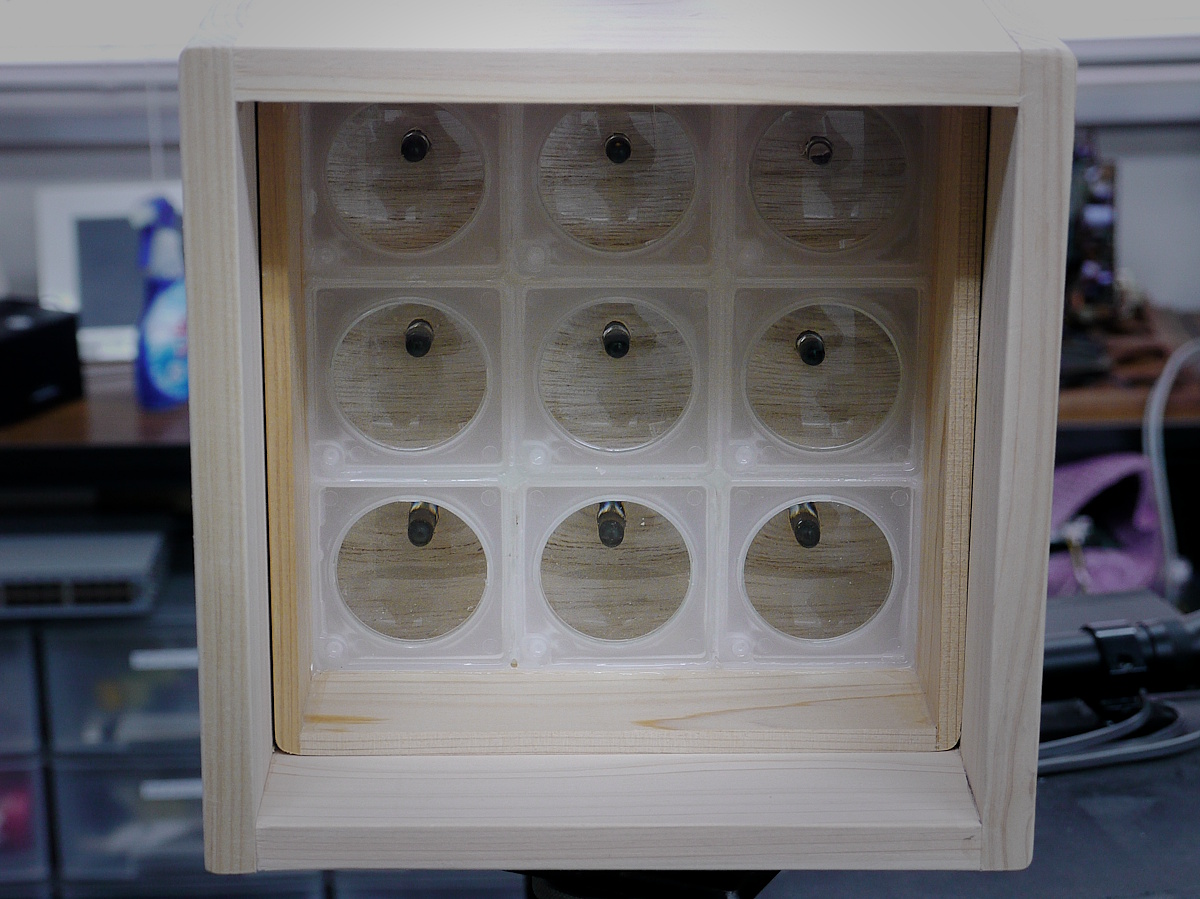

マルチレンズユニット側から見たIR-LED

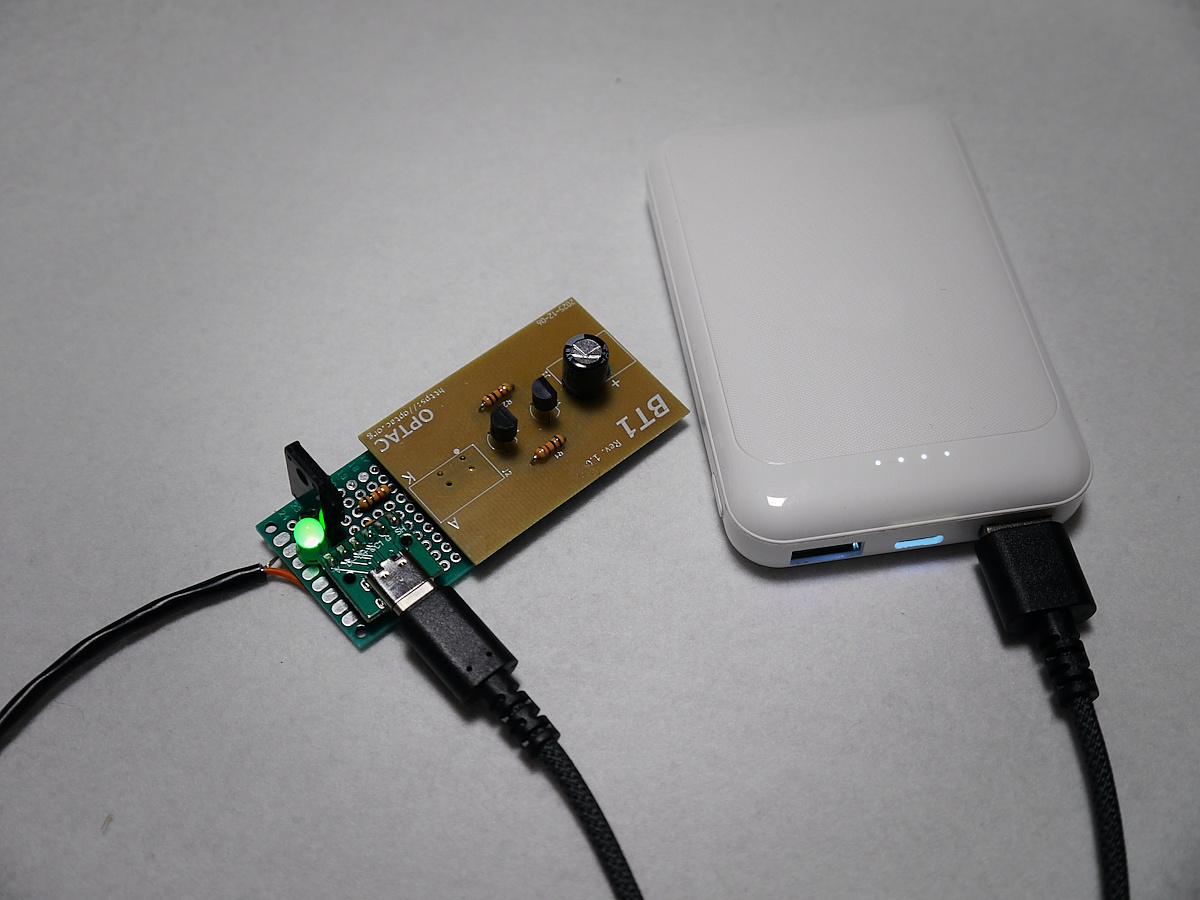

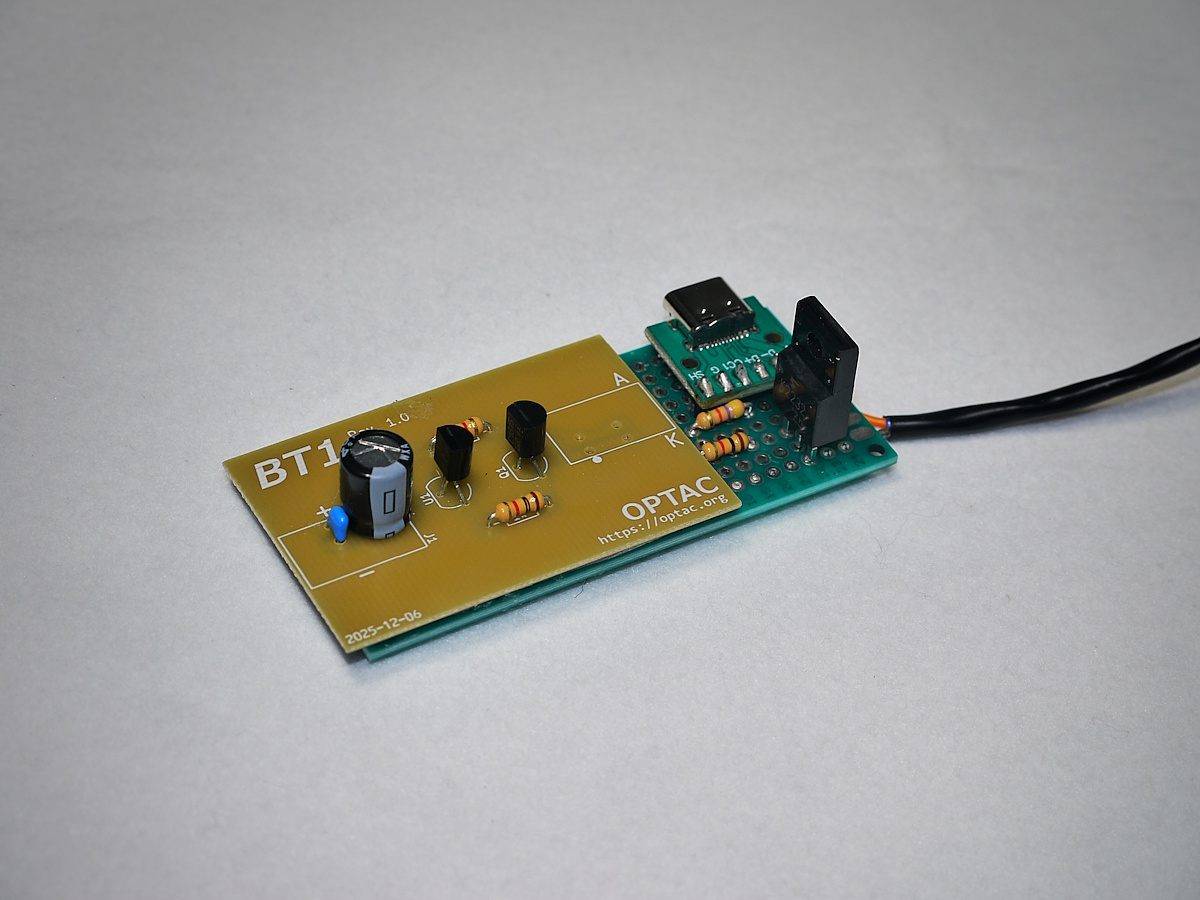

暫定版変調器　BT1（オルゴールIC⇒一石ドライバ）＋PowerMOSFETスイッチャー

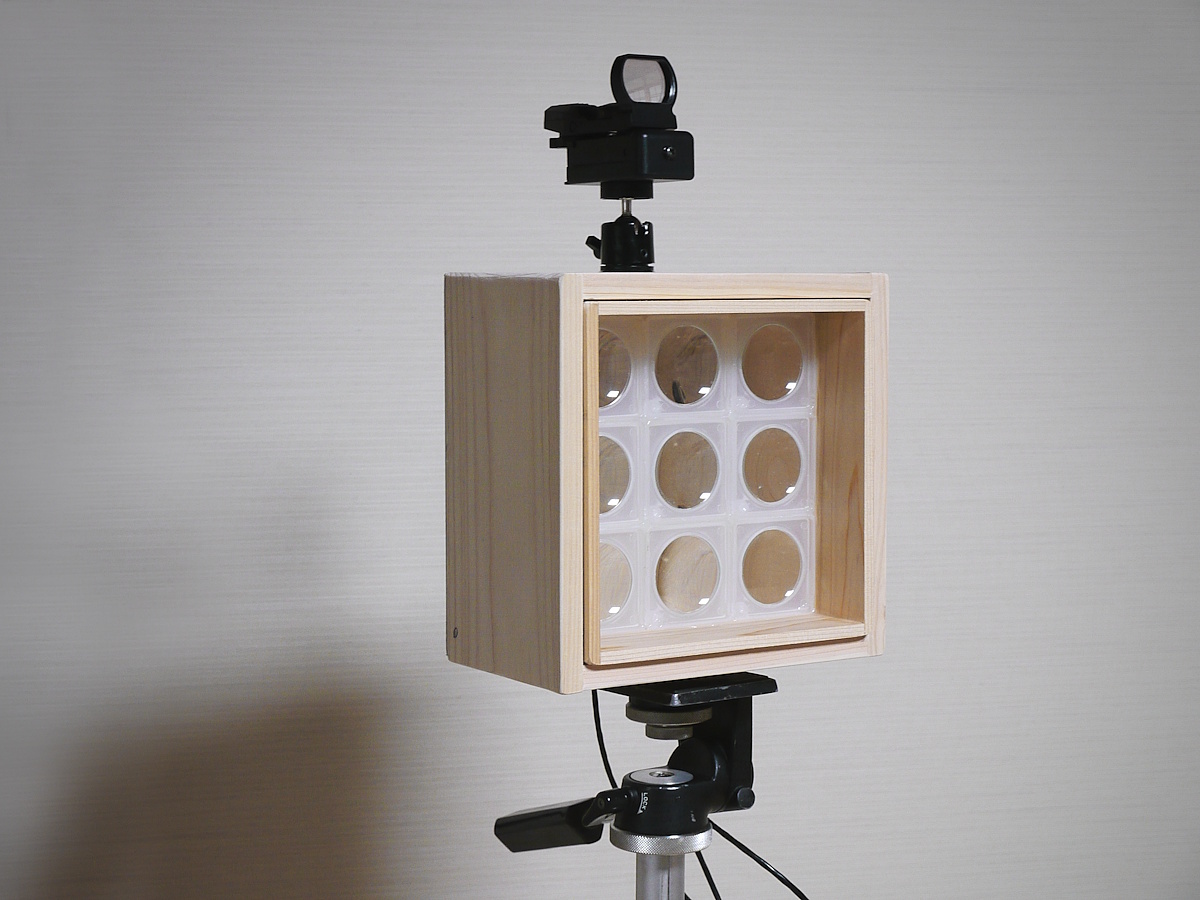

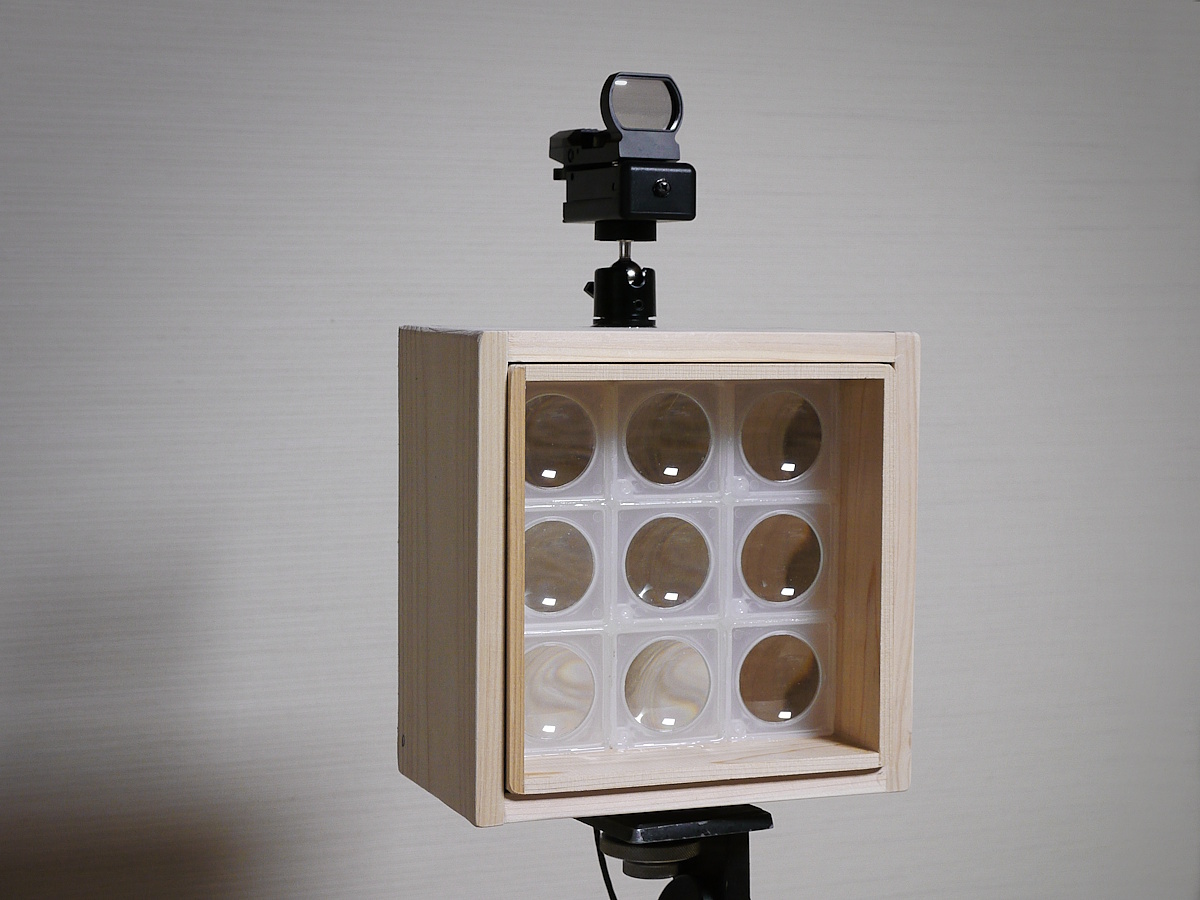

全体前面－１　上部にはドットサイト照準器

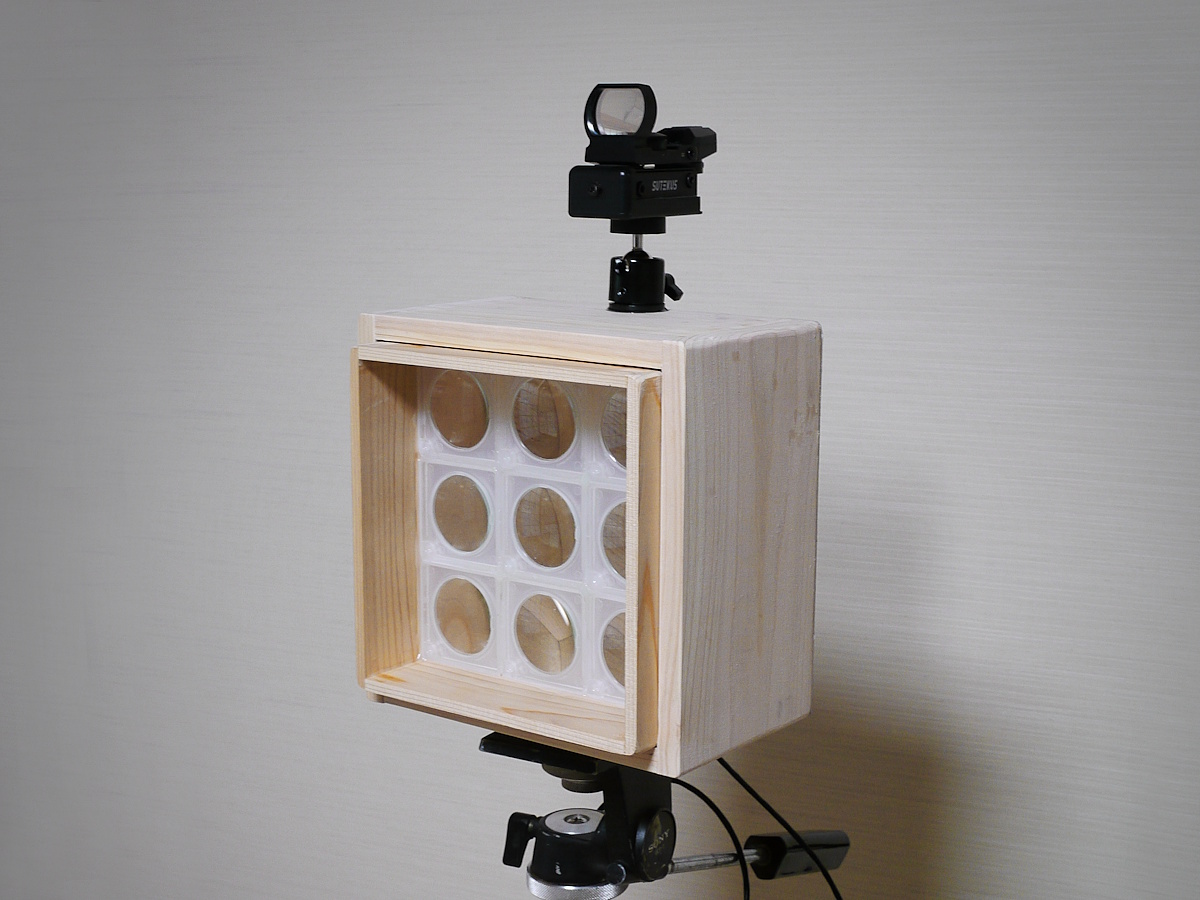

全体前面－２　照準器にはボールヘッド型ホルダーと組み合わせる

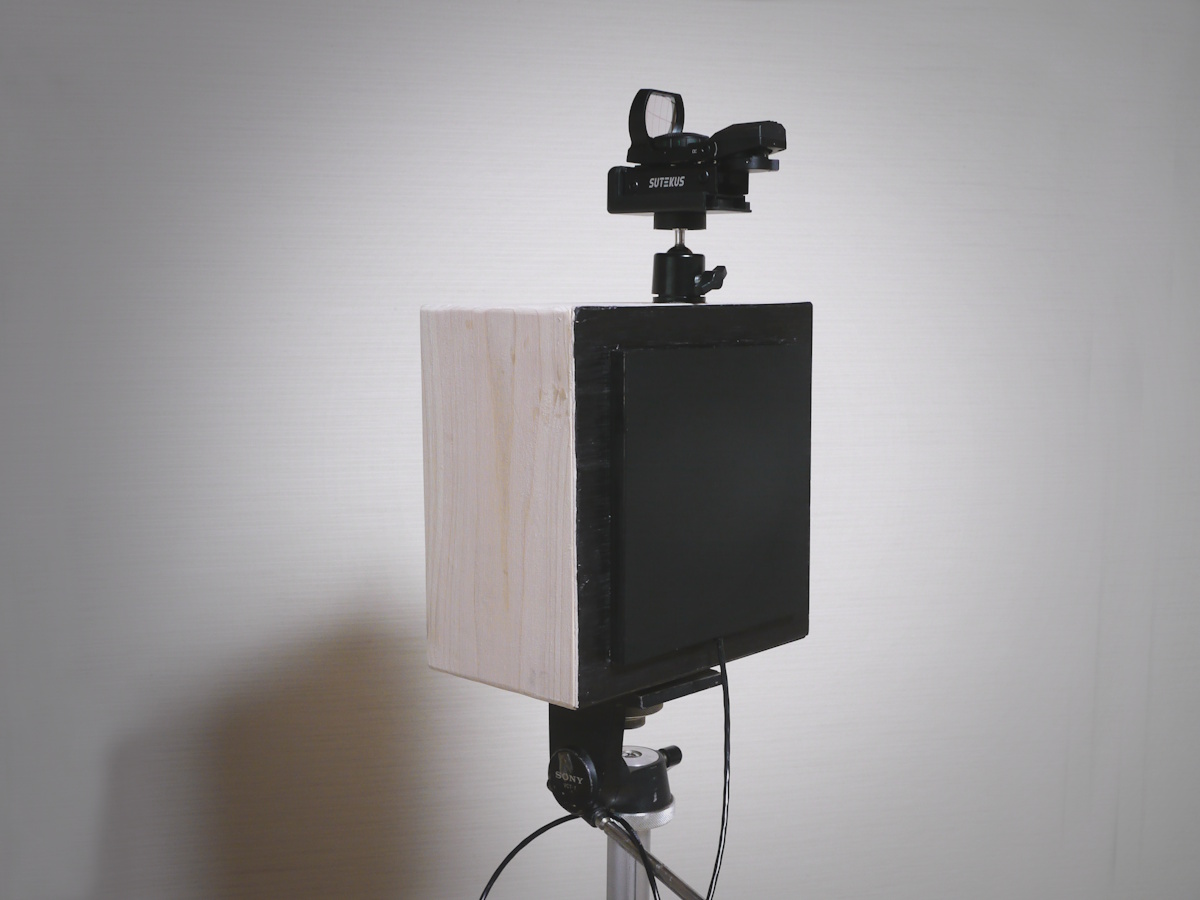

全体背面　焦点距離が短いので薄型に仕上がった

全体前面－３　スライダーでピント調整し、最終的には∞距離で固定する予定

暫定版変調器はスマホ用モバイルバッテリー5Vで駆動

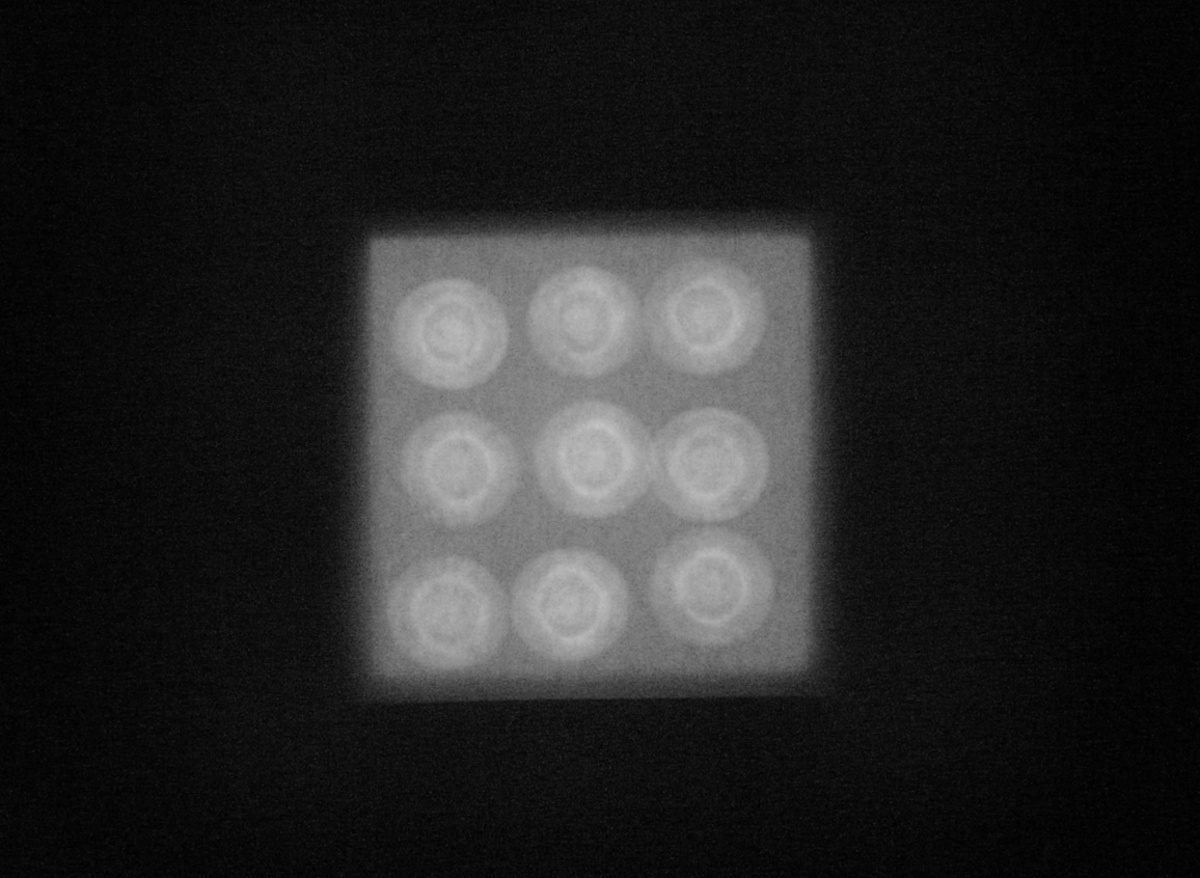

赤外線カメラにて－１　筐体前面から

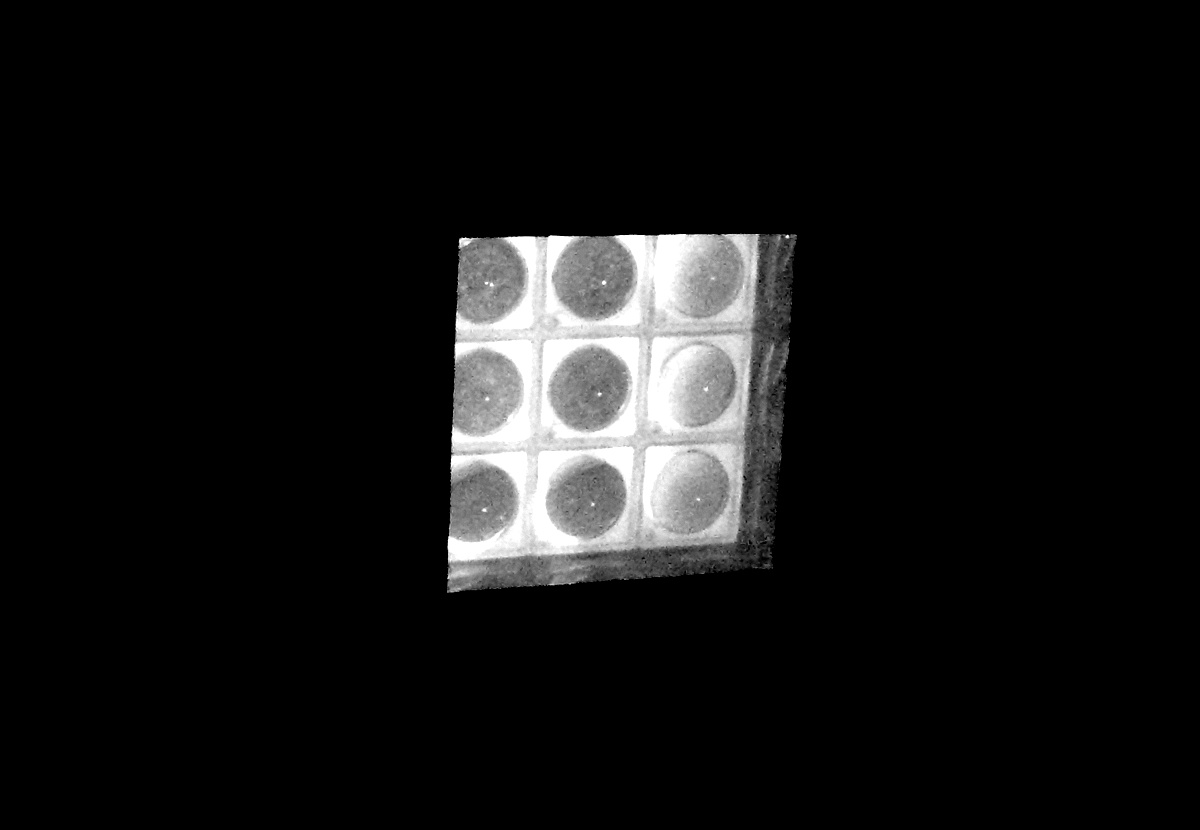

赤外線カメラにて－２　レンズを外し前面に白紙を置いた時の透過光像　残念！この段階で光軸のズレがわかる

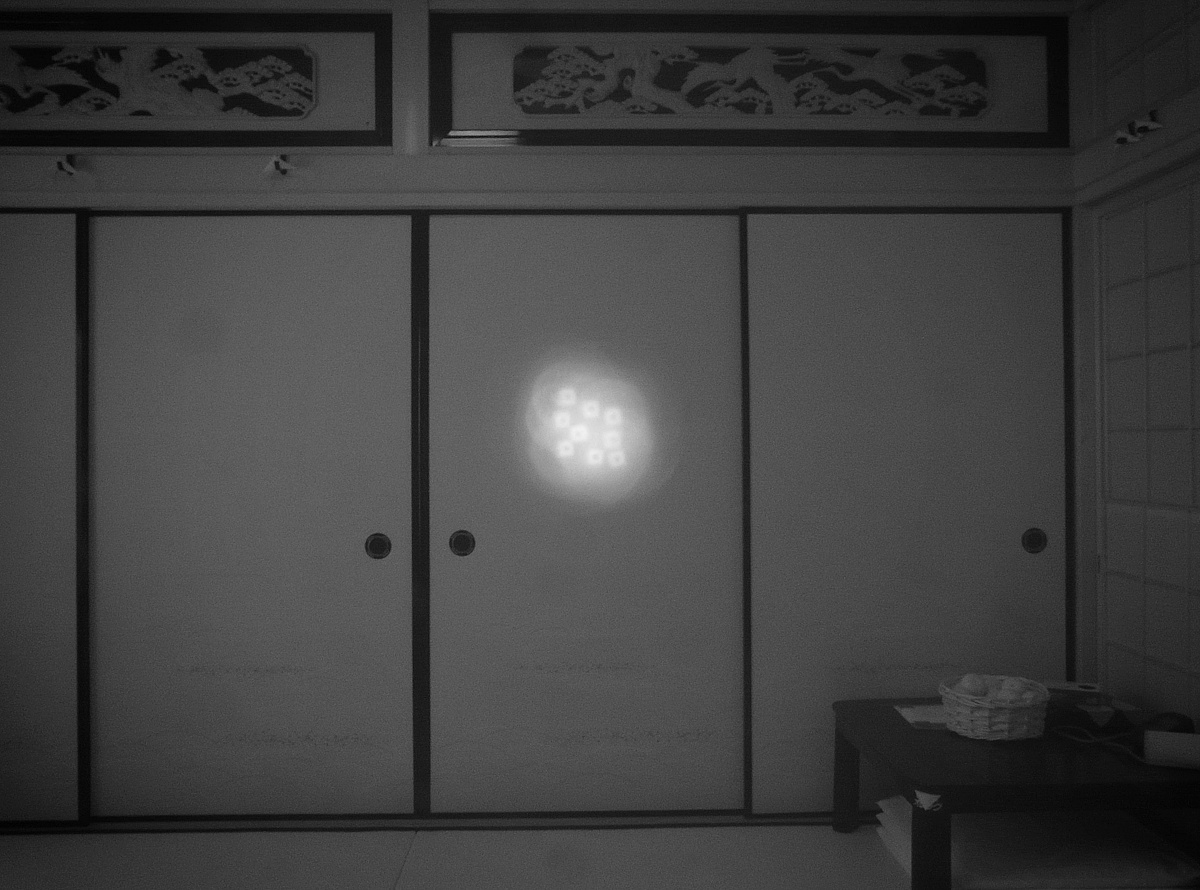

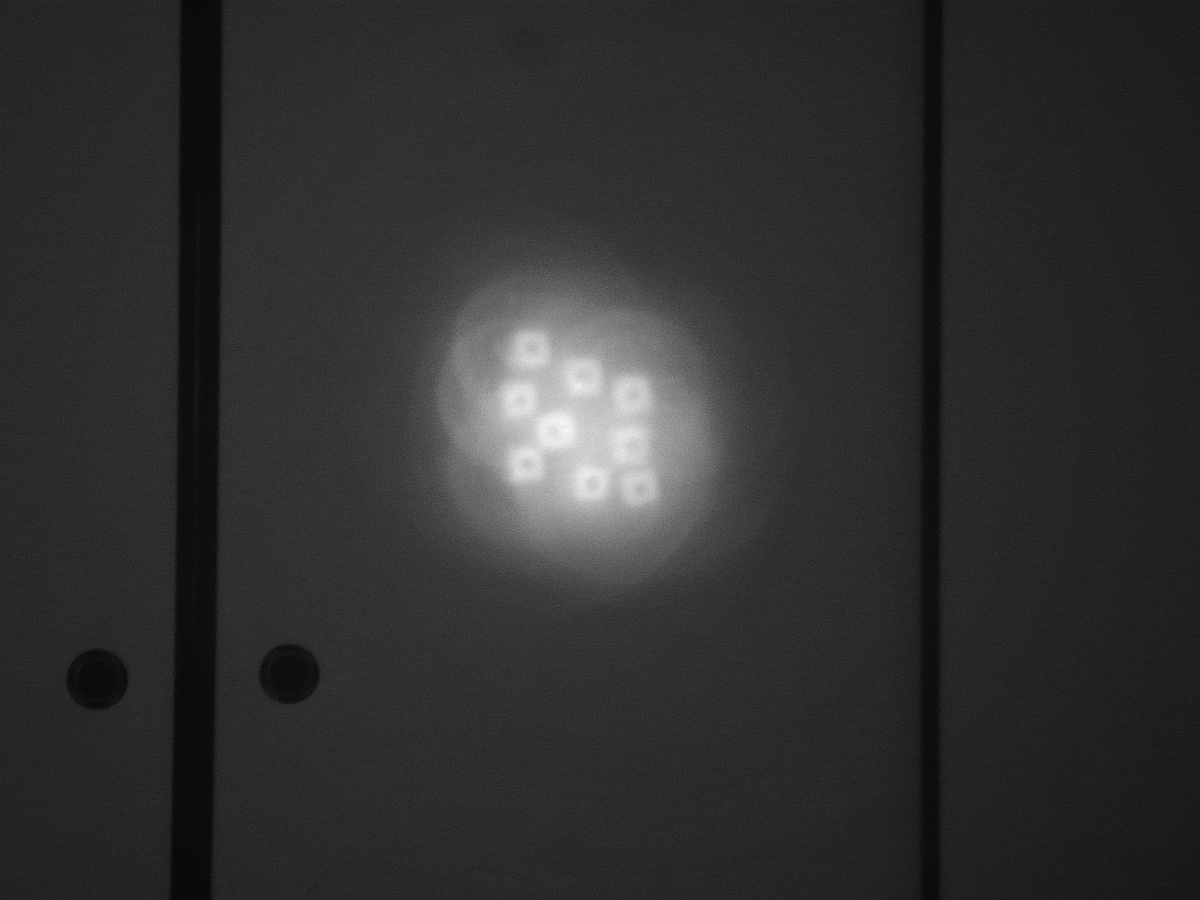

赤外線カメラにて－３　５ｍ位置での照射像

赤外線カメラにて－４　大まかにピント調整後　やはり光軸精度の悪さがさらに拡大される
