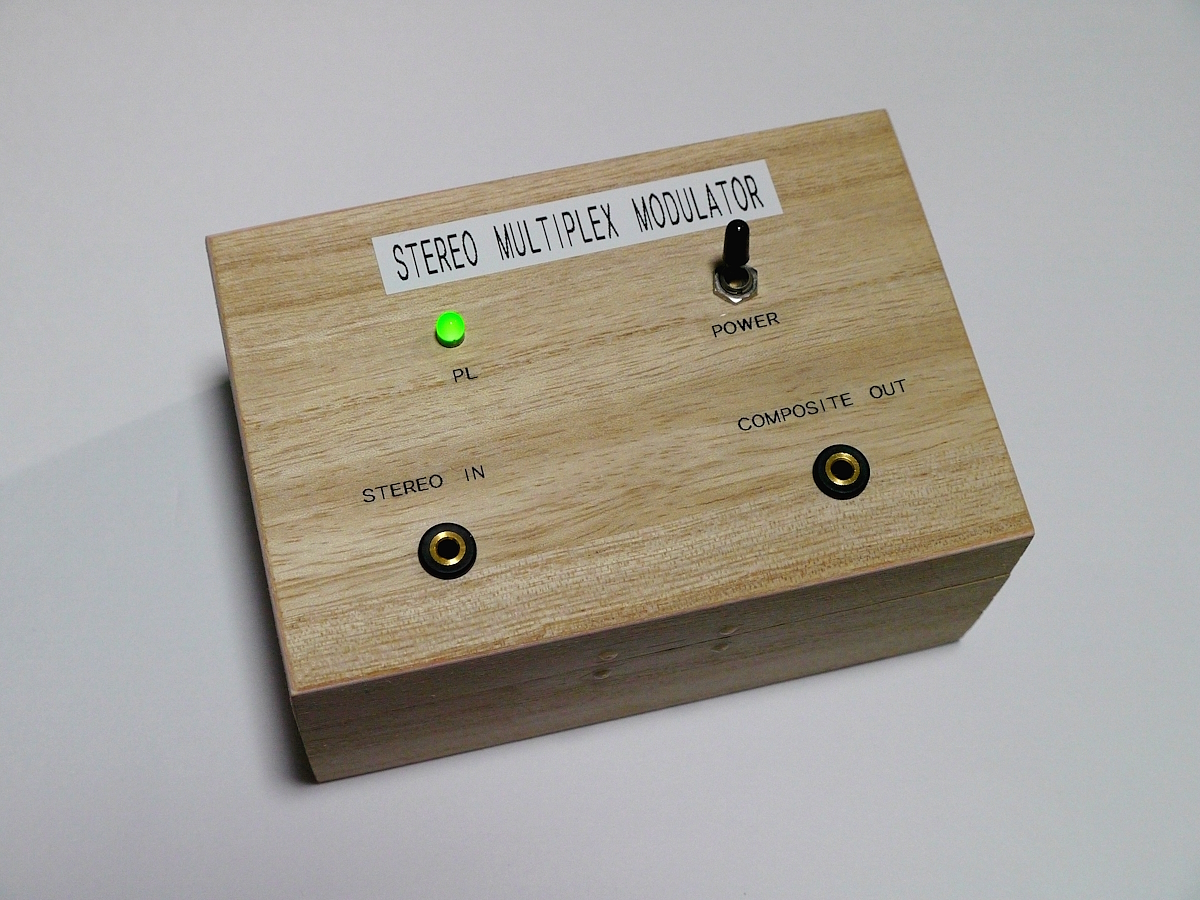

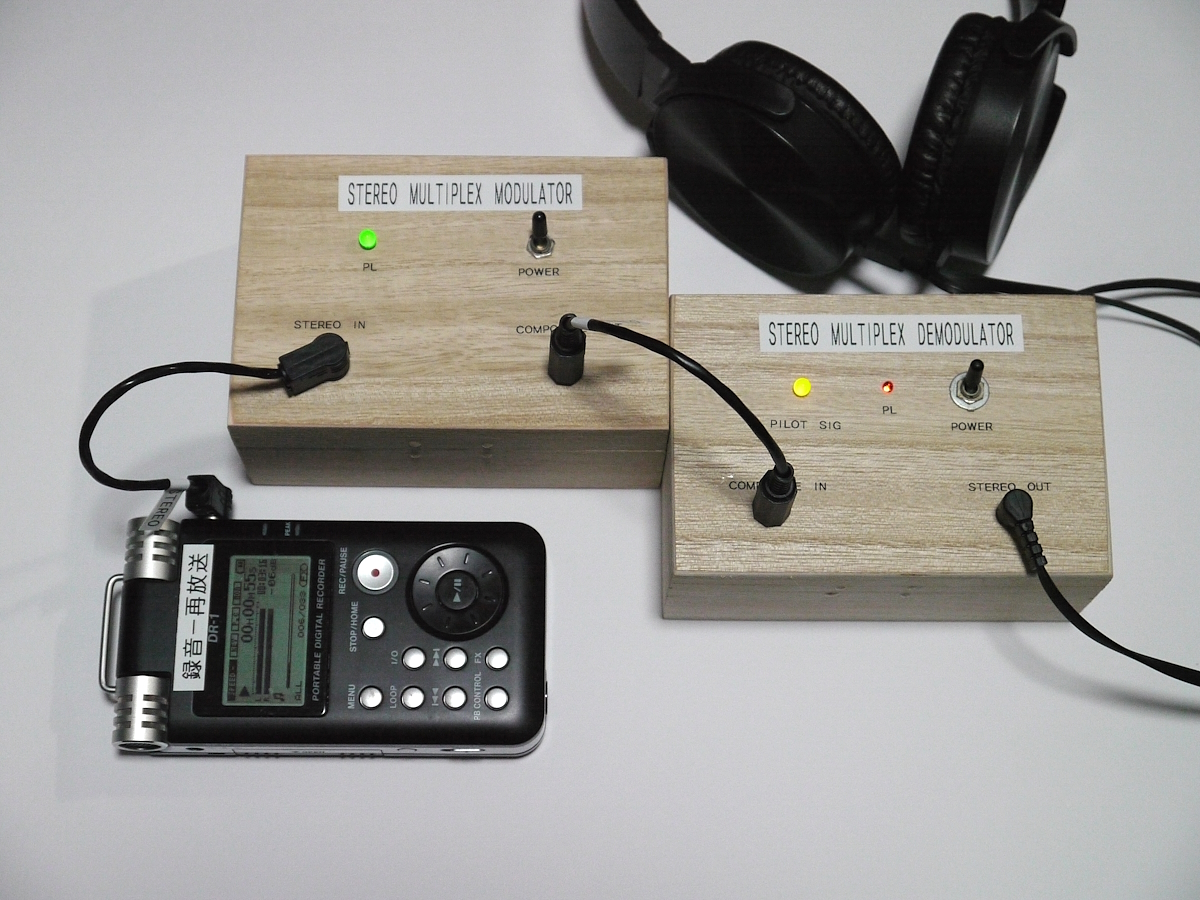

今回作ったステレオ・マルチプレックスのモジュレーター。筐体は毎度ながらダイソーの100円桐箱。

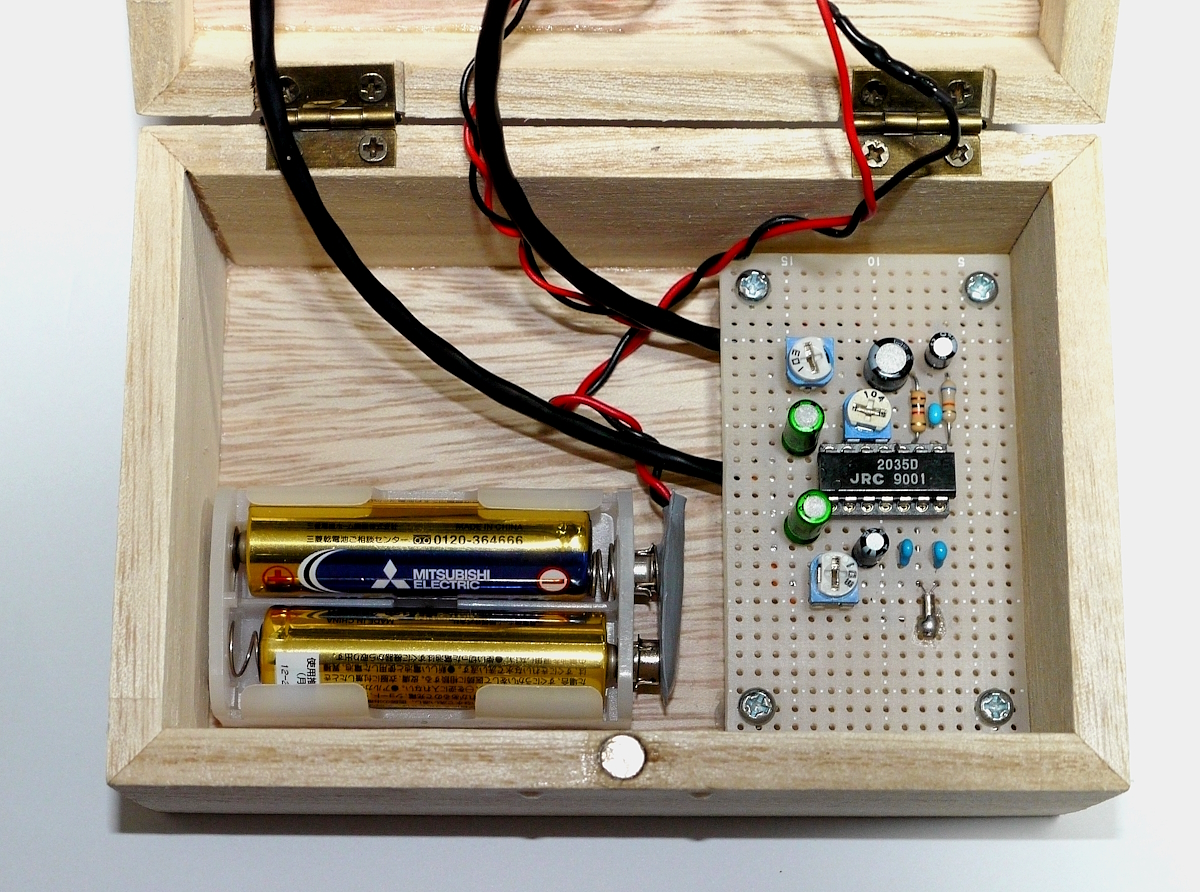

ミニFM時代を知っている人達には定番のマルチプレックスIC－NJM2035Dを使った。筐体内はスカスカ状態。

回路図　11-12のトリマーはキャリアバランス（キャリア漏れキャンセル）調整

出力波形
上：片チャンネル、38KHzでブツ切りにされたサイン波の一部　　　　下：位相をずらしたＬＲ信号のスイッチング波形

光変調器に乗せる前に、変調器⇒復調器のシリーズ接続にてステレオ信号を確認

　こちら　で紹介済みのレーザー送信機にステレオコンポジット信号を入力する。

受信側は　こちら　で紹介済みのセンサーアダプタとSDR受信システム

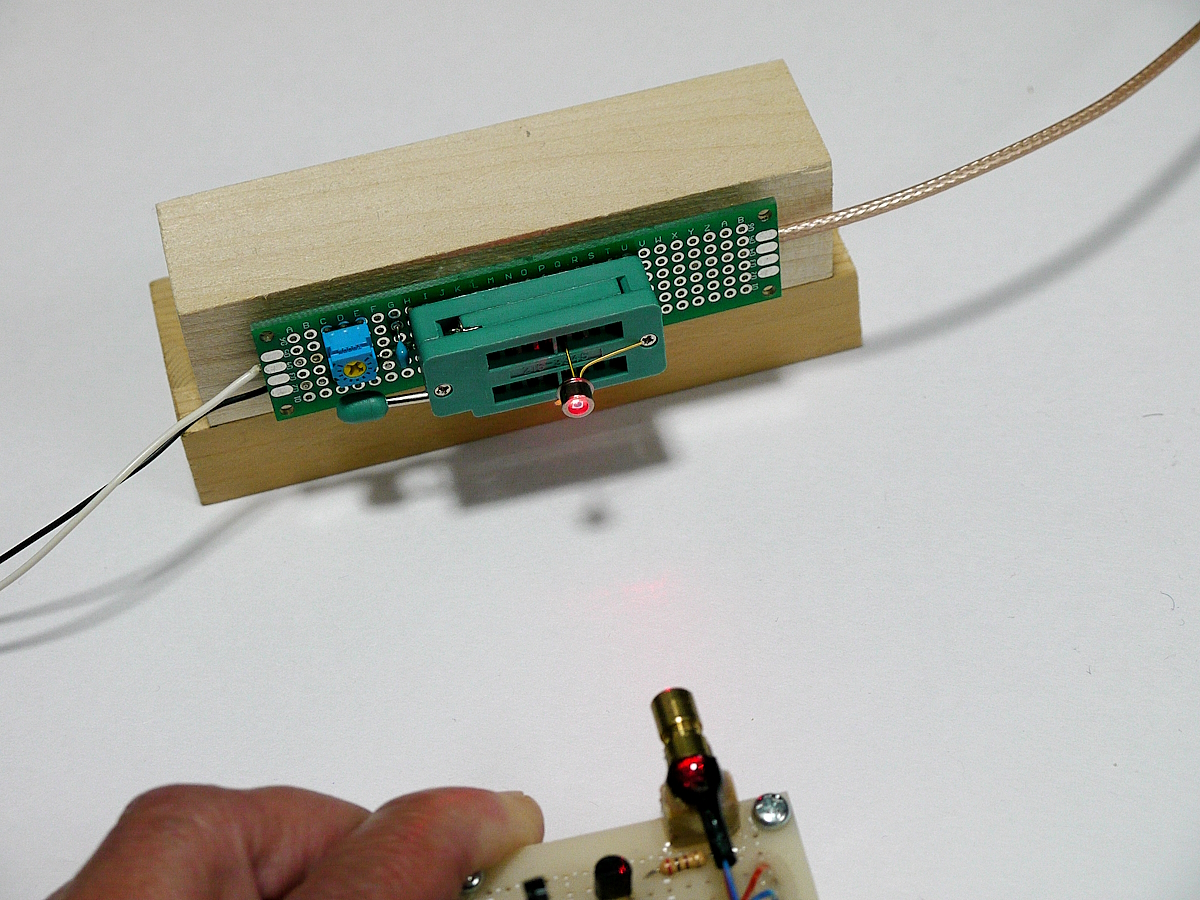

取り付けているのは 浜ホトSi-PIN Photodiode S5971（バイアス加電なし）

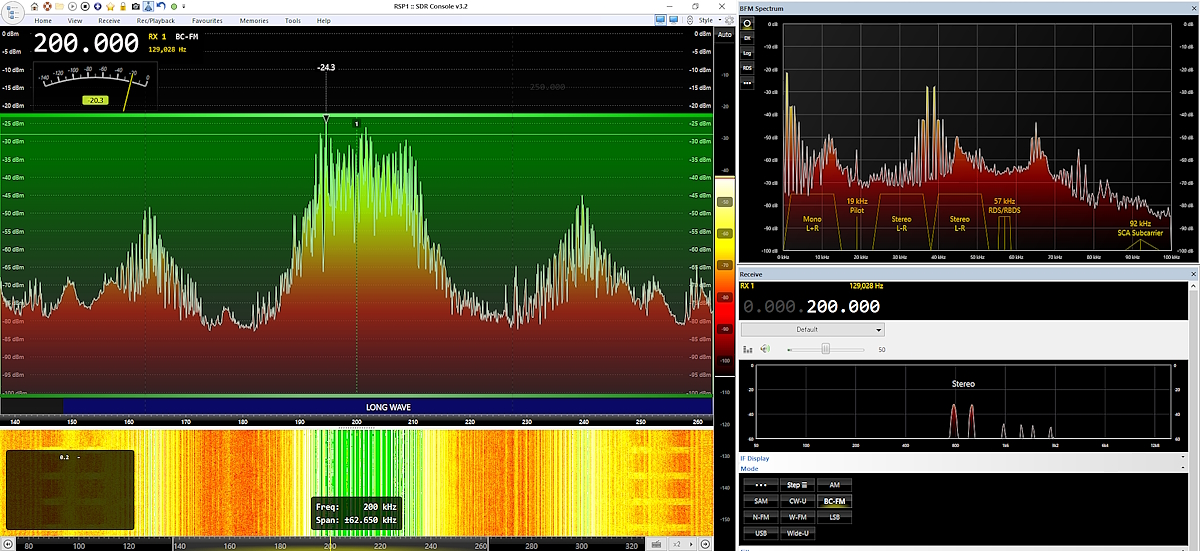

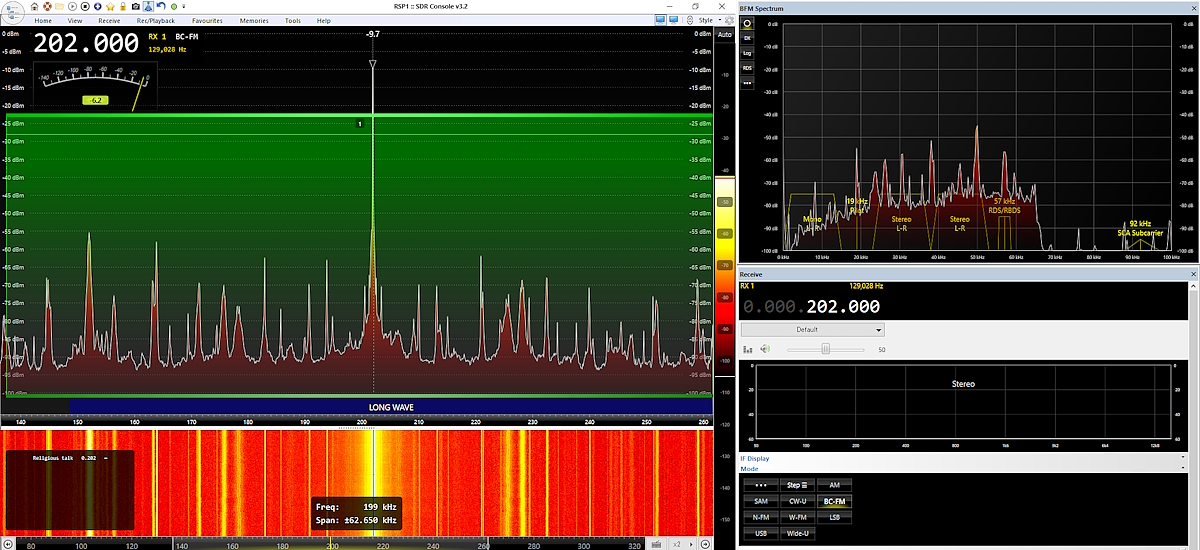

無変調時　画面右上はステレオ信号受信時に役立つスペクトラム　19KHzのパイロット信号も見える。

とりあえずミュージック信号を入れてみる。セパレーションはよろしくないが、いちおうステレオにはなっている。　

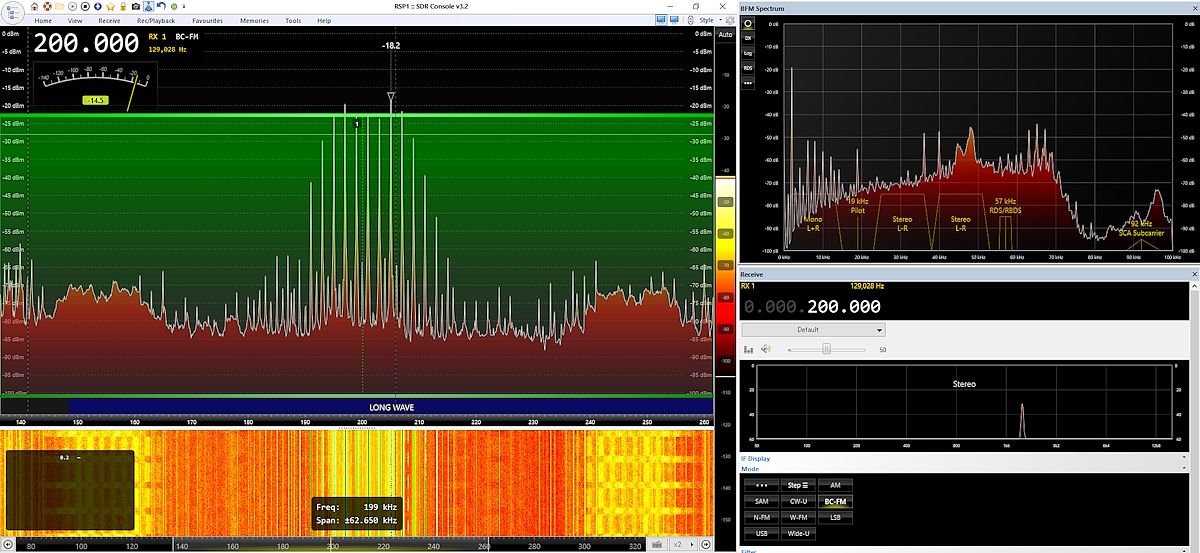

ＬＲに１ＫＨｚの単一信号を入力

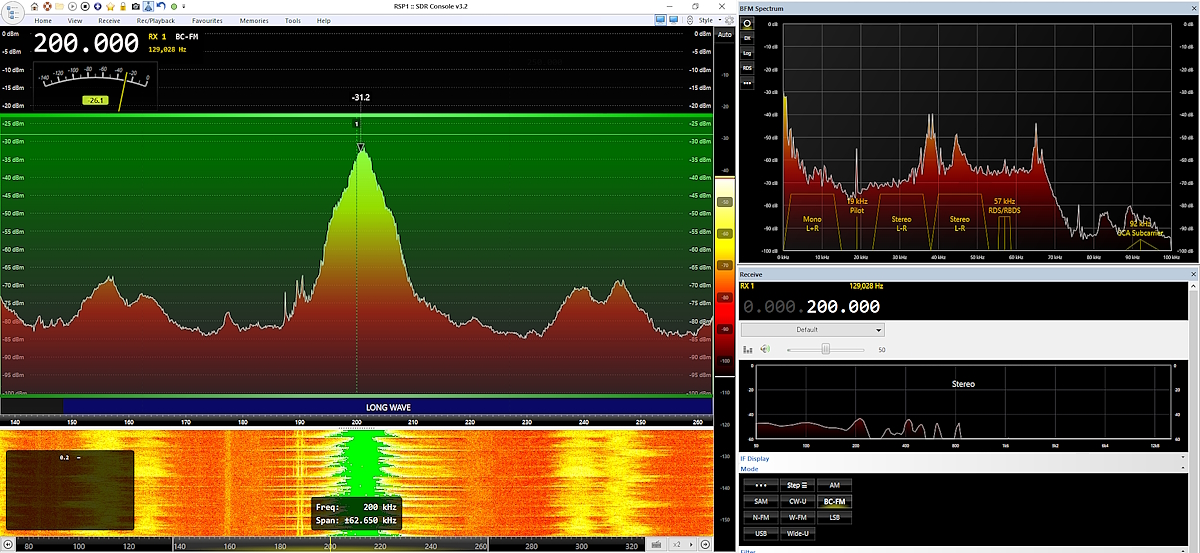

位相をずらしたＬＲ信号を入力
