ミニ通信セット（完成品）
ページ内の写真はクリックすると別画面で拡大表示されます

　ハンダ付けなど面倒な事をせず、とりあえず光空間通信を体験してみたいと思われる方もいらっしゃるでしょう。そういったニーズにお応えして、ビーコン送信基板と受信基板、その他通信に必要なものをすべてセットにしてみました。両基板とも完成＆動作確認品です。またLED（赤色、赤外線）とフォトトランジスタ（可視光全般、赤外線）の四種類のフォト素子や、電池ボックス、イヤフォンなど、通信実験に必要なものをすべて付属しています。室内での短距離通信のみならず、レンズユニットなどを接続して遠距離通信に挑戦するなど発展性もあります。

ミニ通信セットに含まれるすべてのコンポーネント

簡易ビーコン送信基板　BT1
　音源にはオルゴールICを使用しています。（かっこうワルツ他）
　出力信号は矩形波のパルス音源であり、これでトランジスタをスイッチングしLEDを点滅させます。音声信号の輝度変調よりさらにシンプルな変調方式ですが、それゆえ伝送効率は高いです。 　

簡易受信基板　BR1
　輝度変調受信キットR1をさらにシンプルにした回路構成です。フォトトランジスタの負荷抵抗値も固定としました。
　アンプICにはTDA7050（BTL接続）を用いており、これの仕様上R1よりさらに高感度となっています。通信セットにはイヤフォンが標準で付属していますが、スピーカーをつなげば十分な音量が得られます。
　R1同様、輝度変調信号も問題なく受信することができますので、T1送信機からのアナログ変調信号や、身辺に飛び交う様々の光信号音を拾うことができます。

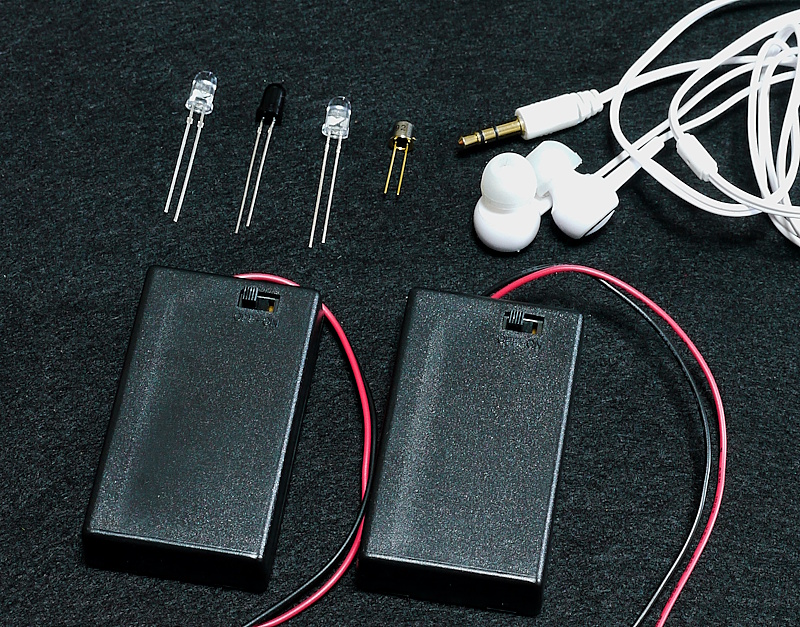

その他の付属品
・ 赤色LED（OS5RKA5111A）
・ 赤外線LED（940nm：OSI5FU5111C-40）
・ 可視光フォトトランジスタ（3DU5C）
・ 赤外線フォトトランジスタ（L-51ROPT1D1）
・ 電池ボックス（単四×3個用、スイッチ付）×2個
　 ※ 電池は付属しません。
・ イヤフォン（ステレオ、ミニジャック付）
・ 取扱説明書

頒布価格

・上記BT1, BR1, その他の周辺パーツ 一式キット　　特価￥1,800
　※　基板単体、および製作キットでの頒布はいたしておりません。

・次に該当の方には内容に応じて10％～の値引き、送料サービス等をさせていただきます。
　ご注文の際にメールに書き添えてください。
　　　① 高校生以下の学生さん　または教育的利用を考えられている方
　　　② OPTAC登録会員の方
　　　③ まとまった数量のご注文
　　　④ SNSやブログ等で何らかの成果をご披露いただける方

　※ 100m程度までの中距離通信に使えるレンズユニットをご用意しています。
