頒布キット　中級：PFM変調方式
写真をクリックすると別画面で拡大表示されます

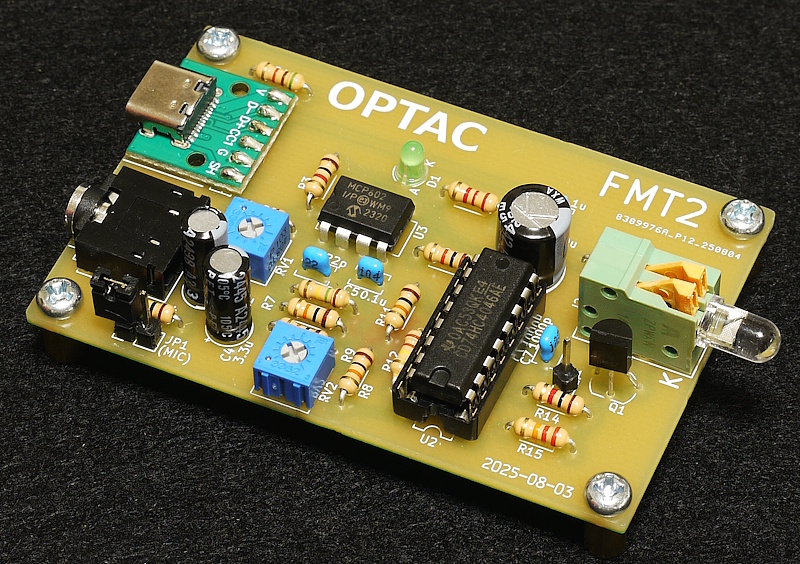

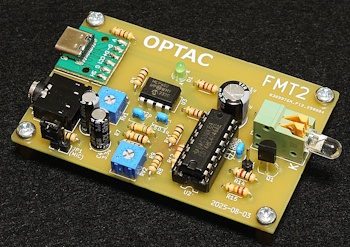

光送信機　FMT2

　音声信号の強弱をVCOに入力し周波数変調のかかった矩形波を得ます。信号は300KHzを中心に±75KHzの周波数偏移を持ったFM波となります。これをMOS FETによりスイッチングしてLED光に信号を乗せます。

　音声信号の入力端子は、スマホ等のイヤフォン端子などと繋ぐことができるLINE入力、およびヘッドセットのマイクなどとの兼用になっています。

　電源はスマホ用モバイルバッテリーを推奨　その他5V-DCならなんでもOK。FMR2も同様
　

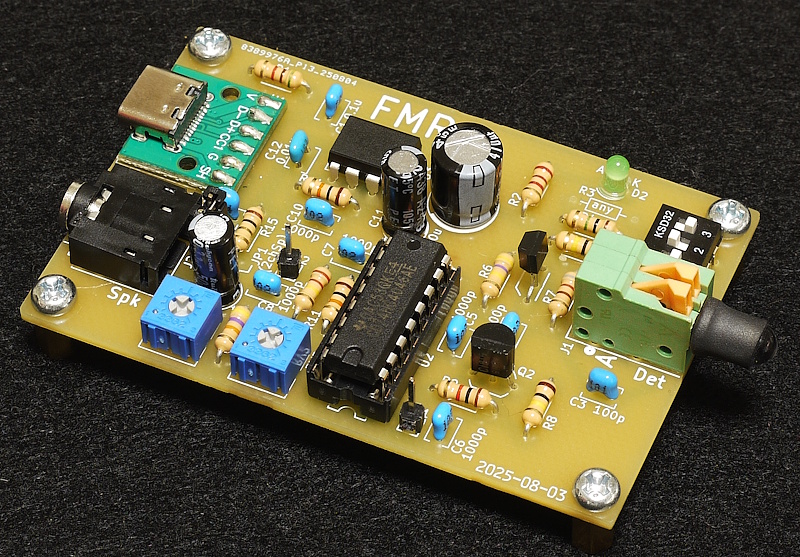

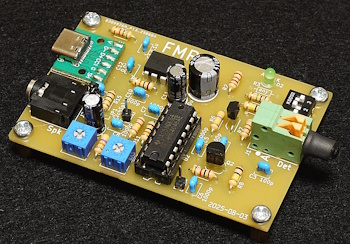

光受信機　FMR2

　フォトダイオードによって変調光を受け、その信号をRFアンプで約40dB増幅します。FM変調信号はCD74HC4046によりPLL検波し、得られた音声信号をM2073BTLアンプでスピーカーを駆動します。

　フォトダイオードとしては、QSD2030(onsemi)が付属します。FMT2との組み合わせにより、基板単体でも数メートル以上の通信が可能です。光学機構の工夫によりさらにDX通信にチャレンジしてください。 　 　

キット内容 　　サンプル写真は前バージョンFMR1キット

・基板
・半導体（IC,FET等）
・LED、受光素子等
・抵抗、半固定抵抗
・コンデンサ類
・ターミナル、DIP-SW等
・電池スナップ
・スペーサー
・M3-L4ネジ その他

　※ 各キットには詳細な基板製作マニュアルや、通信実験に至るまでの解説書がつきます。
　　 以下のページからもダウンロードできます。
　　 ただし無用の拡散を避けるために転載はご遠慮ください。
　　

　※ 100m程度までの中距離通信に使えるレンズユニットをご用意しています。
　　

　※ 電池は付属していません。
　　電池ケース、スピーカーユニットなどのオプションは こちら から
　　

頒布価格
・基板 ＆ 全パーツキット ＆ 製作マニュアル
　　FMT2 ￥2,200　　FMR2 ￥2,500　　基板のみ 各￥350

次に該当の方には内容に応じて10％～の値引き、送料サービス等をさせていただきます
　ご注文の際にメールに書き添えてください。
　　　① 高校生以下の学生さん　または教育的利用を考えられている方
　　　② OPTAC登録会員の方
　　　③ まとまった数量のご注文
　　　④ SNSやブログ等で何らかの成果をご披露いただける方

・完成基板ご希望の方はお問合せください。納期等お知らせします。

・入手が困難なフォトディバイス単品、補修部品等についてはお問い合わせください。
