頒布キット　PWM変調ハイパワー送信機
写真をクリックすると別画面で拡大表示されます

TP1　PWM変調ハイパワー送信機

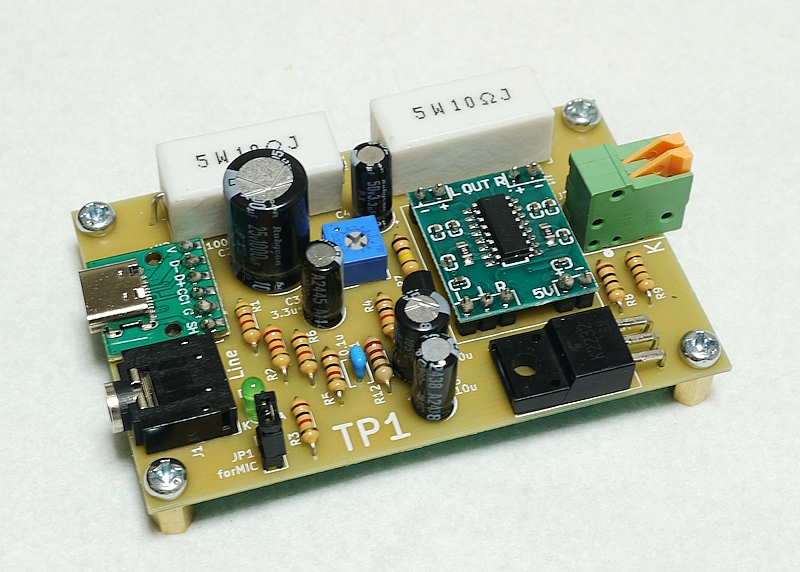

　トランシーバータイプの基板TR-1Eの送信部だけを抜き出して、これのフロントにマイクアンプを付け、出力部にPOWER MOSFETのドライバーを付けた送信専用基板です。3WクラスのLEDにPWM変調されたパルス信号を送り込むことができます。

　心臓部はわずか100円程度で買える中国製のＤ級ステレオアンプPAM8403です。アンプ出力端子の＋またはー端子とGNDの間で、音声入力信号に応じた比較的リニアリティの高いPWM波が得られることを応用しています。


　右画像はそのPWM波形をオシロ画面で見たところです。無音時のDUTY比は50％、周波数は約230KHzです。

　パルス送信機ではありますが受信機側では単にAF輝度変調波として受信できますので、特別な受信機を用意する必要はありません。R1やR2がそのまま利用できます。

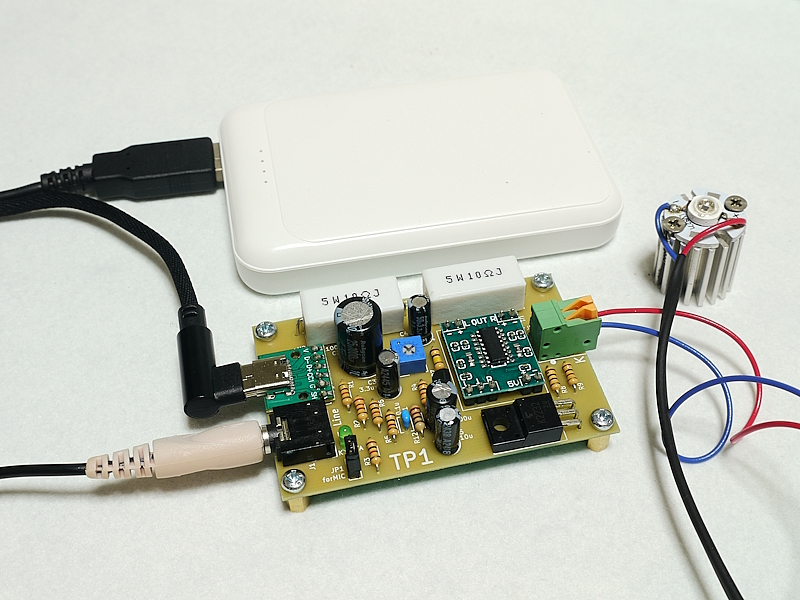

　電源はコンパクトながら電流容量の大きなスマホ用モバイルバッテリーを使用し、USB-Cケーブルにて給電する仕様です。

　イニシャルセットとして、３WクラスのハイパワーLED OSR5XNE3C1S（簡易放熱板付き）および電流制限用の5Wタイプの抵抗器が付属しています。各自でお好みのLEDに付け替えて実験してみてください。

キット内容

・メイン基板
・PAM8403サブ基板
・USB-C給電サブ基板
　（メイン基板に取付済） ・Tr、Di等半導体
・抵抗、コンデンサ類
・ターミナル、ジャック
・電池スナップ
・ネジ、スペーサー類

　※ キットには詳細な基板製作マニュアルや、通信実験に至るまでの解説書がつきます。
　　 以下のページからもダウンロードできます。
　　 ただし無用の拡散を避けるために転載はご遠慮ください。
　　

　※ 100m程度までの中距離通信に使えるレンズユニットをご用意しています。
　　

頒布価格
・基板 ＆ 全パーツキット ＆ 製作マニュアル
　　TP1 ￥2,500　　基板のみ ￥350

・次に該当の方には内容に応じて10％〜の値引き、送料サービス等をさせていただきます。
　ご注文の際にメールに書き添えてください。
　　　�@ 高校生以下の学生さん　または教育的利用を考えられている方
　　　�A OPTAC登録会員の方
　　　�B まとまった数量のご注文
　　　�C SNSやブログ等で何らかの成果をご披露いただける方

・完成基板ご希望の方はお問合せください。納期等お知らせします。

・入手が困難なフォトディバイス単品、補修部品等についてはお問い合わせください。
